Žica s višežičnom jezgrom (višežična žica) jedna je od najčešće korištenih u električnom ožičenju jer ima najbolju elastičnost i fleksibilnost, a veze s njom su snažne i trajne. Žica je puno čvrsto isprepletena i prekrivena slojem izolacije vodiča. Ova vrsta žice koristi se ne samo kod kuće, već i u velikoj proizvodnji.
Ako tijekom instalacije električnog ožičenja osoba nema posebna znanja i vještine, tada nepravilna veza tih žica može dovesti do ozbiljnih negativnih posljedica. Postoje takozvana "Pravila za električnu instalaciju" (PUE), koja jasno govore da se električna ožičenja moraju koristiti u stambenoj zgradi, koja je izrađena samo od bakrenih žica!
Navojne i jednožilne žice mogu se spojiti samo pomoću lemljenja, prešanja, zavarivanja ili kompresije.
Pogledajmo pobliže svaku od ovih metoda.
lemljenje
Lemljenje je kada su žice žica povezane ispravljenim lemilicom. Unatoč činjenici da ova metoda zahtijeva posebne alate i potrošni materijal, svoju široku primjenu dobila je zbog činjenice da ova metoda stvara apsolutni električni kontakt. Ova se vrsta koristi prilikom prijenosa utičnica, sklopki, spajanja nekoliko oštećenih žica itd.
Što je potrebno:
- Flux (kolofonija)
- nazhdachka
- Kalaj lemljenje
- Lemljenje željeza
Savjet! Da bi veza trajala dulje vrijeme, neposredno prije lemljenja, potrebno je nanijeti zavoj, omotati dijelove koji će biti povezani ožičenjem manjeg promjera.
Radne faze:
- Prvo što trebate je ukloniti izolaciju s žice za oko 40-50 mm.
- Brusnim papirom čistimo jezgre od metalnog sjaja.

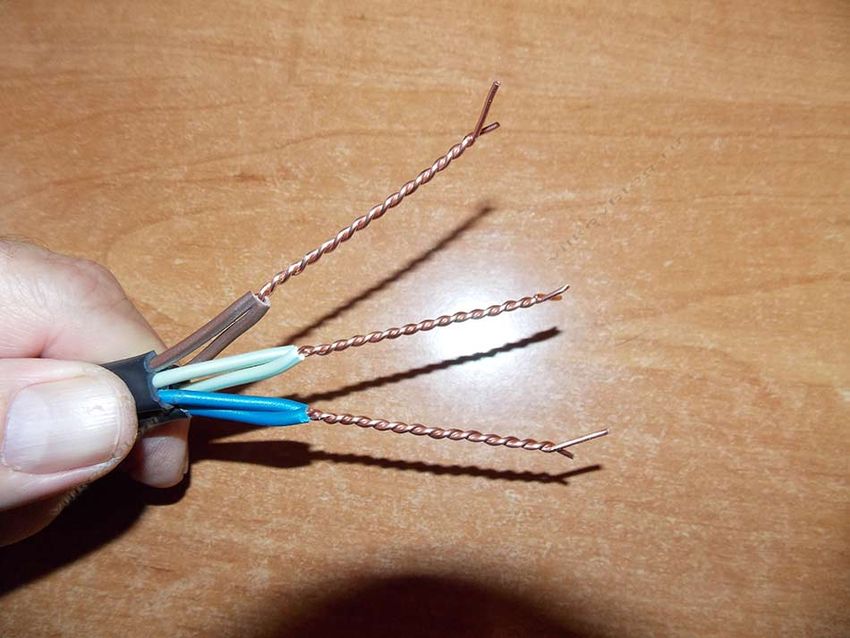

- Spajamo žice žice koristeći jednu od opcija prikazanih na slici.
- Zamijenimo lemljenje lemilicom, zagrijavamo zavoj tako da se u njega ulijeva rastopljeno lemljenje.
- Nakon stvrdnjavanja lemljenja možete ga obrisati alkoholnom otopinom.
- Tada je gotova veza izolirana.
Obratite pažnju! U tom postupku i odmah nakon što ste zalijepili žice, ne povlačite ih! Moraju biti nepomični 5-8 sekundi dok se ne stvrdnu. Nakon što se struktura očvrsnula, površina lemljenja postaje matirana.
kompaktni
Jedna od prednosti ove metode je veća brzina spajanja nego kod lemljenja.

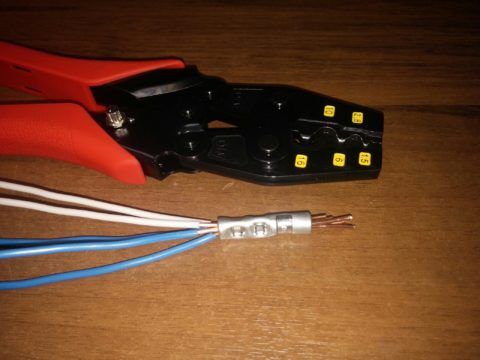

Metoda prešanja uključuje upotrebu posebnog udubina unutar rukavaca, u koji ubacuju žice, a zatim ih stežu kliještima. Rukavi mogu biti aluminijski, bakarni i mesingani. Aluminij se koristi s aluminijskim žicama, bakar s bakrom, a treći za obje vrste žica.
Kada se čahura stisne, žice se deformiraju i čvrsto se trljaju jedna o drugu, stvaraju potrebni električni kontakt, a točka spajanja postaje prilično izdržljiva.
Što je potrebno:
- Spojni rukav
- Posebne kliješta
Radne faze:
- Pomoću posebnog noža uklonite izolaciju iz žice. Izolacija se vrši duž duljine rukava.
- Napravite zavoj.
- Upletene žice su postavljene iznutra.
- Zatim se rukav stisne krpeljima.
- Izolacija spoja.
Savjet! Kako bi se spriječila oksidacija žica, spoj treba sačuvati tehničkim vazelinom.

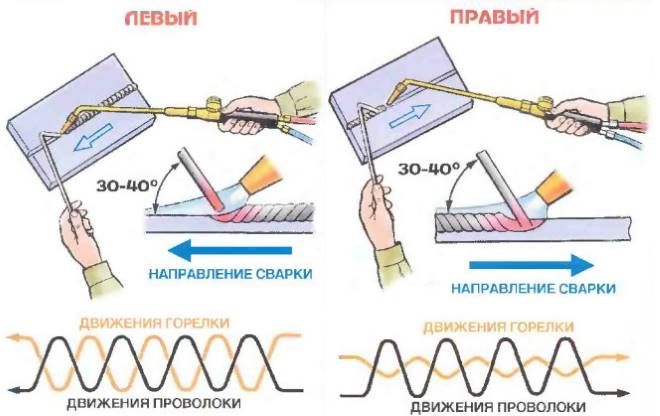

zavarivanje
Spajanje žica ovom metodom je superiorno u odnosu na druge metode, jer je najtrajniji i najkvalitetniji. Suština ove metode je da se uz pomoć aparata za zavarivanje stapaju krajevi žičane žice, a nakon naknadnog stvrdnjavanja te vene postaju čvrste, slične kuglici, što omogućuje prilično jak i izdržljiv kontakt. Zavarivanje je dopušteno provoditi istosmjernu i izmjeničnu struju.
Što je potrebno:
- Stroj za zavarivanje (snaga ne manja od 1 kW)
- Ugljična elektroda
- Flux (štiti talinu od kisika)
- Maska (čaše) za zavarivanje
- Gumene rukavice
- Cord četkica
Radne faze:
- Uklonimo izolaciju i dobro očistimo žice metalnim sjajem.
- Uvijemo vene i poravnamo, rezujući krajeve.
- Ulijte fluks u udubljenje elektrode, a zatim spustite zavoj, čvrsto ga pritisnite prema elektrodi.

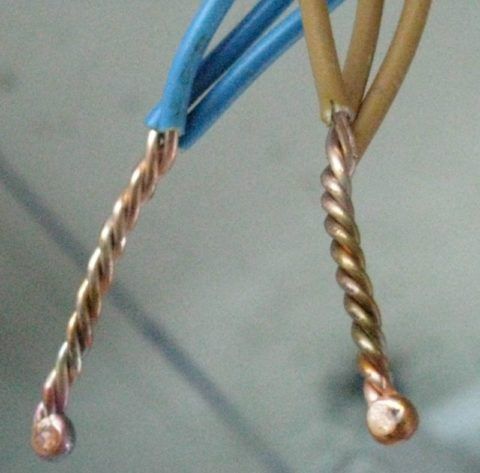

- Uključujemo stroj za zavarivanje i promatramo kako se krajevi žica tope, pretvarajući se u kuglu.
- Korištenjem metalne četke, morate temeljito očistiti gotovu kuglu od fluksa.
- Lakirajte i izolirajte gotov spoj.
Kompresijska veza
Prema PUE, metoda kompresije je spajanje vodiča pomoću vijaka i vijaka. To također uključuje upotrebu Wago samo-zaključajućih terminala.
Vijčana veza
Ova vrsta veze prilično je jednostavna, ali istovremeno i ne baš trajna. Da bi se poboljšala pouzdanost veze, potrebno je obrisati krajeve izolacije, zatim presjeći dijelove i pričvrstiti ih vijkom ili maticom, postavljajući podlošku između njih. Zbog činjenice da je veza uz pomoć vijaka prilično nezgrapna i ne baš estetska, zamijenjena je drugom, prikladnijom metodom stezanja vijcima.
Vijačni spoj

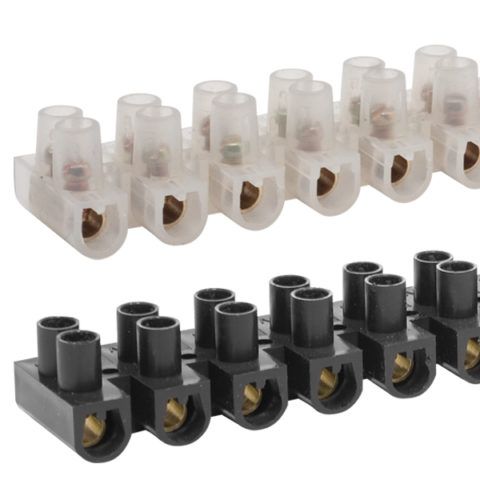

Ova se metoda koristi za spajanje takvih vrsta metala kao bakar i aluminij. Blok vijčanih terminala predstavljen je u obliku mesingane cijevi s dvije rupe i navojem, gdje su umetnuti vijci, koji dovoljno čvrsto komprimiraju žicu postavljenu u cijev. Zbog svoje male veličine, vijčani završni blokovi koriste se za spajanje žica u razvodnim kutijama.
Samoblokirajući terminal vagona
Ova metoda se široko koristi i u proizvodnji i kod kuće zbog činjenice da je, prvo, jednostavna i zgodna za korištenje, a drugo, ne treba puno vremena.
U terminalnim blokovima ove vrste žica se uskoči na svoje mjesto. Pomoću nje možete istovremeno spojiti do 8 žica. Na nekim stezaljkama je već nanesena posebna kontaktna pasta koja eliminira oksidaciju aluminijskih vodiča.
