Zabatni krovovi među svim ostalim dizajnom smatraju se klasikom. Prije su se koristili i koriste se i danas češće od ostalih, osobito u privatnoj stambenoj izgradnji. Takav krov je sto posto zaštita od atmosferskih oborina i lijep izgled, plus niski troškovi izgradnje. Možete dodati jednostavnost samog dizajna, tako da njegova samostalna konstrukcija ne predstavlja veliki problem. Glavna stvar je pravilno izračunati količinu materijala, uzimajući u obzir kut nagiba i veličinu padina, kao i vrstu krovnog materijala.

Priprema dvovodnog krova

Vrsta i izbor materijala za dvovodni krov odabire se prema njegovoj namjeni, ovisno o strukturnom elementu. A krov se sastoji od sljedećih dijelova:

  1. Mauerlat - greda položena duž perimetra zgrade (duž gornjih krajeva zidova), koja služi kao oslonac za rogove.
  2. Rofti - kosi elementi koji su noseća konstrukcija i čine nagib krova.
  3. Sljemenska traka je nosiva greda na koju se gornjim krajevima oslanjaju noge rogova. Sam krovni element počiva na stupovima i zabatima.
  4. Grandiranje - rešetkasta struktura ili čvrsti pod postavljen na grede ispod krovnog materijala.
  5. Zabati su bočne završne ravnine dvovodnog krova, obično trokutastog oblika. Sastavljaju se od podupirača, regala ili okvira, koji se naknadno oblaže završnim materijalom izvana.

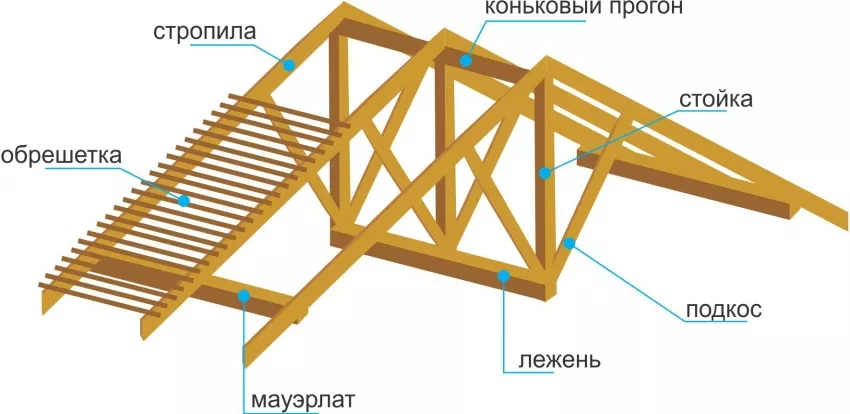

    Zabatni krov sastoji se od Mauerlat-a, rešetkastog sustava, letvice i dodatnih elemenata, ovisno o konstrukcijskim značajkama ugradnje rogova

Izbor materijala za Mauerlat

Mauerlat pojas se može sastaviti od različitih materijala. Ovisno o težini samog krova, koristi se šipka presjeka od 100x100 do 200x200 mm. Vrlo je važno obratiti pozornost na broj čvorova. Činjenica je da mauerlat radi u napetosti, stoga se na mjestima nedostataka drva stvaraju naprezanja koja drvo možda neće izdržati. Ako duljina čvora prelazi 2/3 debljine grede, takva se građa za Mauerlat ne može koristiti.

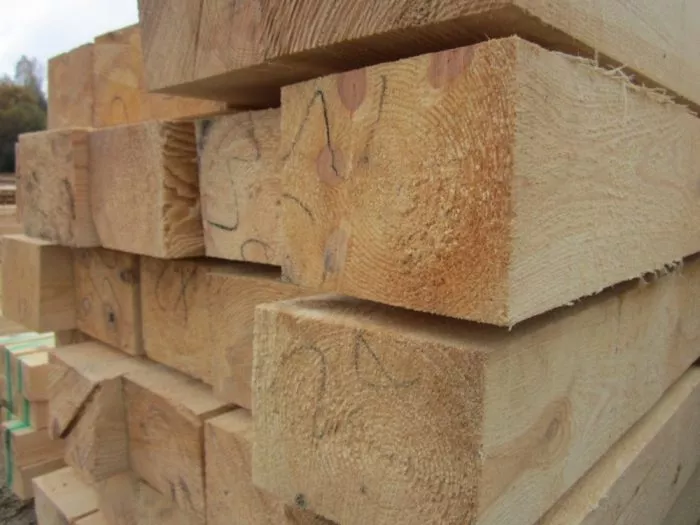

Za Mauerlat koristite šipku presjeka od 100x100 do 200x200 mm s minimalnim brojem čvorova

Ako se gradi lagana konstrukcija, na primjer, okvirna, tada se umjesto skupog masivnog drveta preporučuje korištenje dasaka koje su pričvršćene zajedno. Ovisno o potrebnoj debljini mogu se srušiti dvije ili tri daske.

Ako je potrebno, Mauerlat je ojačan čeličnom cijevi koja se postavlja kroz noge rogova, za koje se u njima izrađuju rupe potrebnog promjera. Sama cijev je pričvršćena metalnim vezicama ili stezaljkama, koje su povezane kroz drveni mauerlat s okvirom zgrade.

Da bi se ojačao Mauerlat, na njega je pričvršćena čelična cijev koja prolazi kroz rogove

Značajke izbora materijala za rogove

Postoje tri vrste drvene građe od koje možete izgraditi rešetkasti sustav: trupci, grede i daske. Cjepanice se rijetko koriste jer su teške i s njima je teško raditi. Osim toga, kada se spajaju s drugim elementima krova, u njima se izrađuju rezovi koji smanjuju čvrstoću konstrukcije. Greda je u tom pogledu bolja od trupca, ali košta više od dasaka. Stoga je najbolji izbor rezna daska.

Glavni parametri rogova od dasaka su debljina, koja varira u rasponu od 40-60 mm, i širina - od 100 do 200 mm. Za krovove gospodarskih zgrada koriste se ploče presjeka 40x100 mm, za stambene zgrade - od 50x100 do 60x200 mm. Ako je potrebno, ojačajte konstrukciju dvostrukim daskama.

Za rogove preporučljivo je koristiti ravne daske debljine 40-60 mm i širine 150-200 mm

Od čega ponestati grebena

Materijal za greben je odabran tako da se greda pod težinom rogova i krovnog materijala ne savija u potpunosti ili na nekim područjima. I iako se nosači moraju postaviti ispod grebena, mora se uzeti u obzir njegov otklon. Da biste ga izračunali, morate uzeti u obzir prilično velik broj čimbenika. Stoga je najbolja opcija koristiti gredu presjeka 200x200 mm.

Kako montirati sanduk

Drvo za oblaganje odabire se ovisno o vrsti krovišta. Na primjer, ispod mekog krova postavlja se čvrsta konstrukcija od listova šperploče otporne na vlagu marke FSF ili OSB-3 ploča. Često se koriste obrubljene daske koje se slažu jedna uz drugu s malim razmakom (1-2 mm).

Ako se kao krovni materijal planira koristiti valovita ploča, metalna pločica ili škriljevac, tada se rijetki sanduk sastavlja od dasaka debljine 20-50 mm i širine 100 mm ili šipki presjeka od 20x30 do 50x50 mm .Izbor se vrši na temelju opterećenja od krovnog materijala po 1 m² površine sanduka.

Kao materijal za rijetku letvu koriste se letvice presjeka od 20x30 do 50x50 mm u asortimanu ili obrubljene daske debljine 20-50 mm i širine 100-150 mm

Instalacija i pričvršćivanje Mauerlat

Postoji nekoliko načina za pričvršćivanje Mauerlat na zidove kuće.

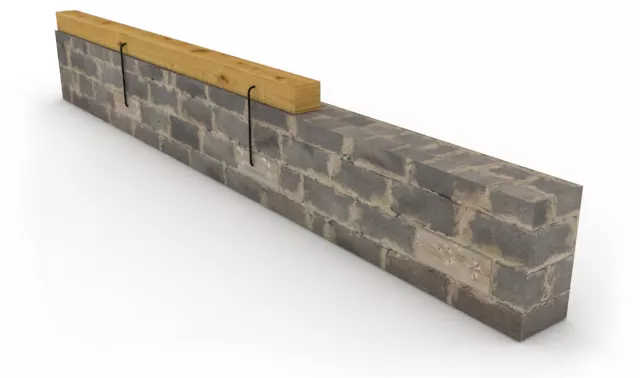

Montaža Mauerlat na klinove

Za pričvršćivanje Mauerlata na navojne klinove, oko perimetra zgrade ulijeva se oklopni pojas. Zapravo, radi se o sloju betona debljine 25 cm i širine pune debljine zida. Okvir za ojačanje izrađen od čelične armature mora se nužno uklopiti u njega. Za izlijevanje betona potrebno je postaviti drvenu oplatu.

Za pričvršćivanje Mauerlat-a na armaturni okvir prije izlijevanja betona postavljaju se navojni klinovi sa savijenim krajevima

Za pričvršćivanje grede Mauerlat u strukturu koja se ulijeva, potrebno je ugraditi klinove - metalne šipke s navojem M12-16 na jednom od krajeva. Njihova duljina odabrana je jednaka debljini grede, povećana za 15-20 cm za produbljivanje unutar betonskog estriha i još 3 cm za formiranje slobodnog dijela iznad Mauerlata. Stubovi se ugrađuju uz rubove zidova i svakih 1,5-2 m. Pričvršćuju se na armaturni okvir električnim zavarivanjem ili žicom za pletenje. Glavni zahtjev je točna okomita lokacija svakog pričvršćivača na istoj središnjoj liniji.

Možete precizno postaviti klinove na istu liniju kako slijedi:

  1. Napravite šipke duljine jednake širini betonske trake.
  2. U sredini svakog od njih napravite rupu za ugradnju klina.
  3. Na mjestima gdje se postavljaju klinovi položite šablonu preko zida.
  4. Umetnite klinove u rupe i pričvrstite ih na okvir za pojačanje.

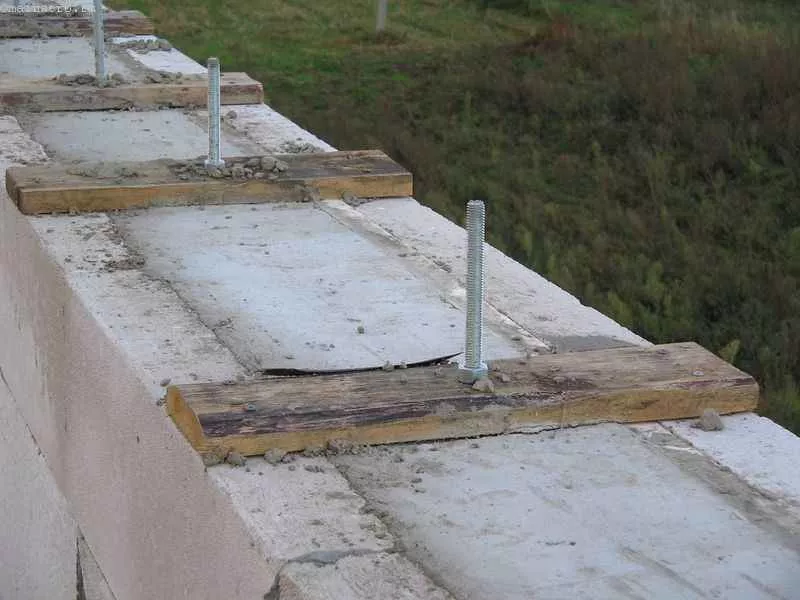

    U šipke s rupama u sredini umetnu se klinovi, zatim se izlije armirani pojas, a nakon što se beton stvrdne, šipke se skidaju i postavlja Mauerlat

Nakon postavljanja klinova, beton se ulijeva u oplatu. Nakon 7 dana, oplata se uklanja, a nakon dva tjedna može započeti ugradnja Mauerlat-a. Instalira se na sljedeći način:

  1. Rupe za klinove izrađuju se u Mauerlat gredi, uzimajući u obzir udaljenost između njih.
  2. Reznice polovice debljine izrađuju se duž rubova svake grede kako bi se spojila dva elementa strukture Mauerlat. Zarezi mogu biti ravni ili pod kutom.
  3. Ugrađuju se elementi Mauerlat-a koji su odozgo stegnuti maticama na veličinu navoja svornjaka. Ispod matica postavljene su široke podloške.

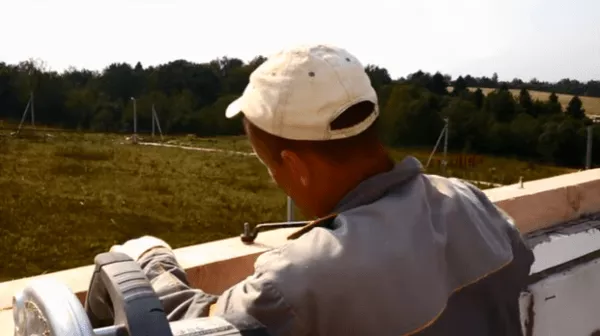

    Mauerlat greda je privučena zidom maticama zavrnutim kroz široke podloške

  4. Spojevi susjednih greda pričvršćuju se čavlima ili dugim vijcima za drvo.

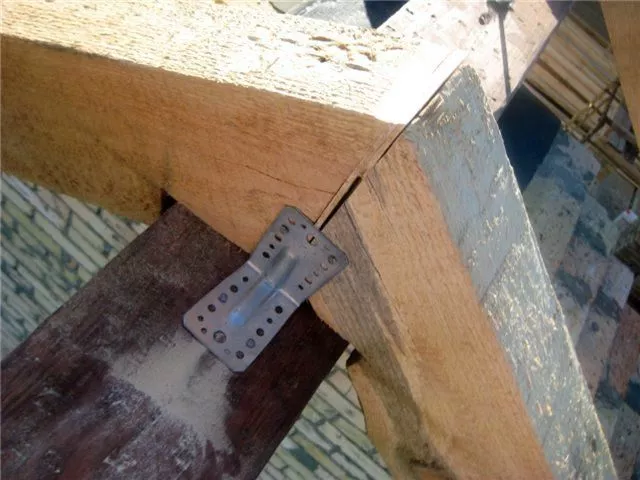

  5. Kutni spojevi elemenata Mauerlat dodatno su pričvršćeni metalnim nosačima.

    Na spoju su elementi Mauerlat međusobno povezani u pola stabla i dodatno pričvršćeni čavlima ili metalnim nosačima

Video: ugradnja Mauerlat na klinove

Ugradnja Mauerlat na drvene umetke

Montaža na drvene umetke koristi se ako je kuća izgrađena od opeke ili betonskih blokova. Da biste to učinili, drveni čepovi od letvica 50x50 mm ili drveta 100x100 mm položeni su u zidove iznutra ili odozgo. Njihova duljina je prilagođena tako da jedan čep ulazi u ciglu, zamjenjujući 1,5-2 kamena. Čepovi se ugrađuju u zid u procesu polaganja opeke ili blokova.

Mauerlat greda se postavlja na zidove i metalnim nosačima pričvršćuje na čepove. U ovom slučaju, susjedni elementi se međusobno pričvršćuju na isti način kao u prethodnom slučaju.

Mauerlat se može pričvrstiti spajalicama za drvene čepove umetnute u zid od opeke ili blokova

Ugradnja Mauerlat-a u zid od opeke na zakrivljenim klinovima

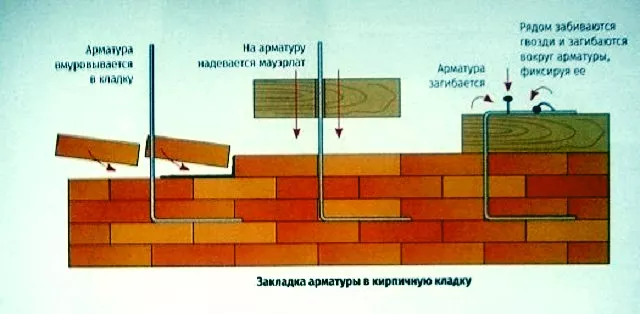

Da biste pričvrstili Mauerlat na zid od opeke, možete koristiti građevinske klinove u obliku slova L, čiji je jedan kraj savijen pod 90 °, a drugi je navojna šipka. Duljina pričvršćivača je odabrana tako da je igla 40-45 cm unutar zida, prolazi kroz gredu Mauerlat i uzdiže se oko 3 cm iznad nje. Možete koristiti šipku bez navoja, a zatim nakon ugradnje Mauerlat je savijen na gornju ravninu i učvrstiti čavlima.

Ukosnica se postavlja u ciglu na dubinu od 40-45 cm i privlači se odozgo maticom ili se savija i pričvršćuje čavlima

Mjesta ugradnje i razmak između pričvrsnih elemenata isti su kao kod prvog načina pričvršćivanja. Zapravo, ova metoda je identična prvoj, samo što se izvodi bez izlijevanja betonskog estriha.

Polaganje Mauerlat na žicu

Za pričvršćivanje na žicu koriste se armaturne igle ili klinovi koji su položeni u ciglu ispod razine Mauerlat-a za 5-6 redova preko zida. Nadalje, postupak postavljanja Mauerlat-a je sljedeći:

  1. Kada je zidanje spremno, na njega se postavlja Mauerlat.
  2. Žica promjera 4-6 mm je upredena u dva reda.
  3. Jedan kraj žice zavezan je za ukosnicu koja strši.
  4. Drugi kraj je bačen preko Mauerlata i također vezan za ukosnicu.

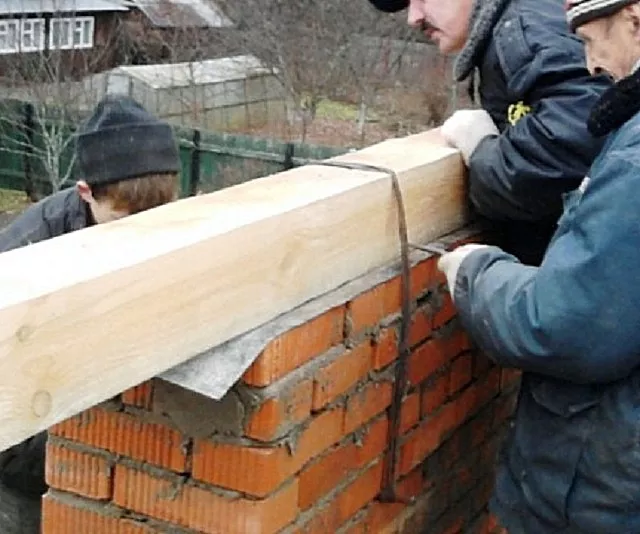

    U ciglu je položen prolazni zatik, za čije je krajeve vezana žica, bačena preko Mauerlat-a

Glavna stvar je dobro rastegnuti uvijanje kako biste snažno pritisnuli gredu na zidove.

Video: kako jednostavno popraviti Mauerlat

Instalacija rešetkastog sustava

Kada je Mauerlat postavljen i fiksiran, možete nastaviti s izgradnjom rogova. Postoje dvije vrste rafter sustava s različitim tehnologijama montaže - slojevite i viseće strukture.

Ugradnja slojevitih rogova

Lamelirani rogovi dobili su naziv jer se sa dva ruba naslanjaju na druge nosive elemente, odnosno oslanjaju se na njih. Ispod je Mauerlat, iznad je sljemena greda. Stoga, nakon postavljanja Power Plate, prvo morate montirati krovni sljemen.

Sljemenjak se postavlja na nosače koji se oslanjaju na nosivi zid kuće ili na podne grede

  1. S obzirom na visinu sljemena, postavljaju se potporni stupovi od drveta ili dvostrukih dasaka na koje će se pričvrstiti sljemena greda.
  2. Regali se režu na dužinu i postavljaju prema projektu: dva na rubovima sljemena (oni će služiti i kao jedan od elemenata zabata), ostali s određenim korakom između njih.
  3. Nosači su okomito poravnati viskom i učvršćeni podupiračima u dva smjera duž osi sljemena.
  4. Na njih se postavlja šipka koja se učvršćuje posebnim metalnim profilima, perforiranim po cijeloj dužini. Kao pričvrsni elementi koriste se vijci za drvo duljine 50-70 mm. Greda mora biti vodoravno izravnana.

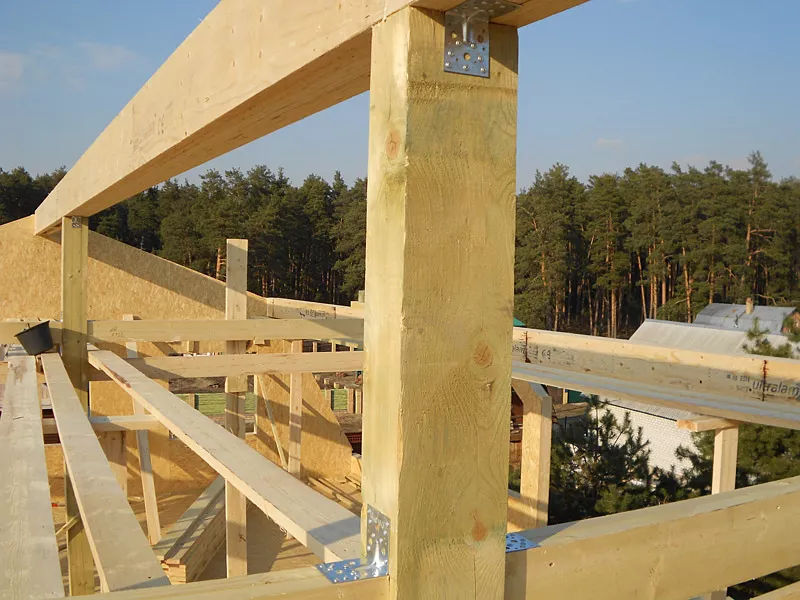

    Sljemena je pričvršćena na stupove perforiranim metalnim pločama

Klizne grede postavljaju se samo ako se greda sljemena može nasloniti na nosače, koji se sami oslanjaju ili na gornji kraj zida ili na nosive podne grede. Zid ispod regala mora biti nosiv.

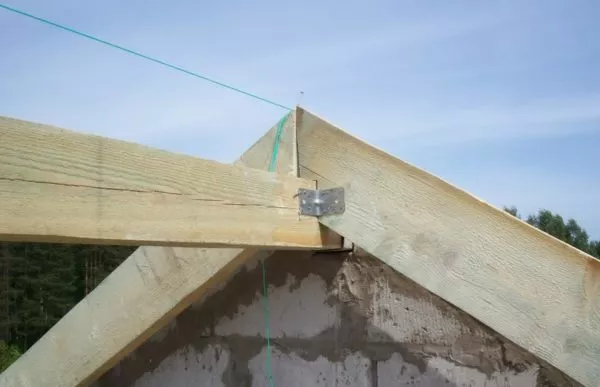

Zatim se postavljaju rogovi čiji su gornji krajevi odrezani tako da su povezani duž vertikalne ravnine. Noge su pričvršćene za Mauerlat i greben.

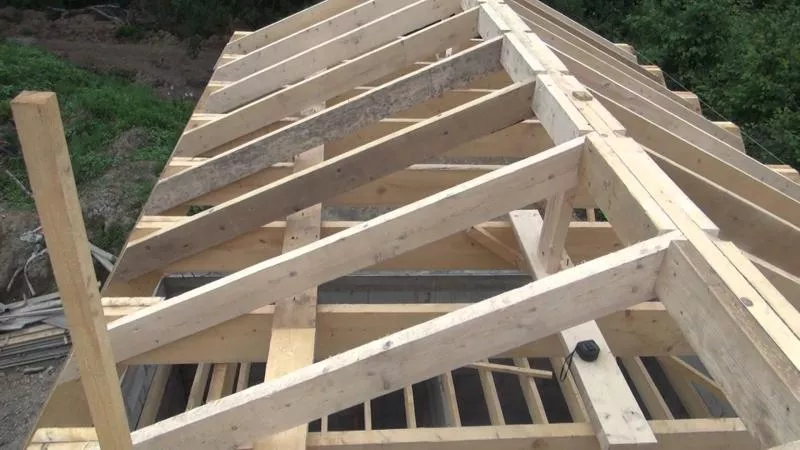

Noge rogova su međusobno povezane duž vertikalne ravnine i pričvršćene za sljemensku gredu metalnim profilima

Redoslijed ugradnje krovnih nosača:
  1. Prvo se postavljaju vanjske rešetke na zabatima.
  2. Između njih je rastegnuta vrpca koja određuje visinu postavljanja međunogara. Poravnat je vodoravno s libelom.
  3. Srednji parovi rešetki postavljaju se duž konopa s određenim korakom navedenim u projektu kuće.

    Između krajnjih nosača rasteže se špaga, duž koje se dalje poravnavaju međurogovi

Montaža visećih rogova

Nema grebena u sustavu visećih rogova. Noge splavi u gornjem dijelu se oslanjaju jedna na drugu, au donjem dijelu - na Mauerlat. Ali sami rogovi neće izdržati opterećenja i odmaknut će se. Stoga u dizajnu sustava visećih rešetki postoje dodatni elementi: spone, poprečne šipke, podupirači i drugi.

Za ugradnju visećih rogova potrebni su dodatni elementi: poprečne letve, pufovi, štokovi i spone

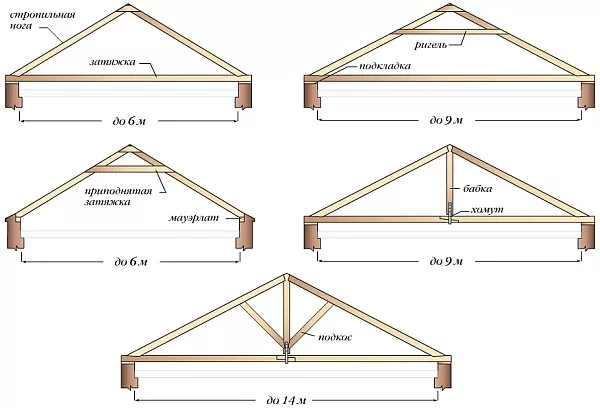

Najjednostavniji dizajn je rešetka od dvije noge i spojnice u obliku obične drvene grede smještene u vodoravnoj ravnini. Greda drži rogove razdvojene i smanjuje pritisak na zidove zgrade.

  1. Ako se greda nalazi na najnižoj točki rogova, tada se može koristiti kao podna greda.
  2. Ako ga podignete na određenu visinu, tada, prvo, mijenja svoje ime u prečku, a drugo, kada organizirate potkrovlje, poslužit će kao osnova za stropnu konstrukciju.

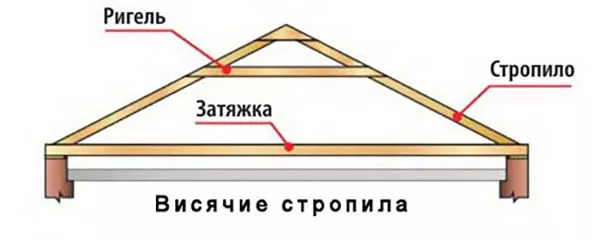

    Donja distantna greda visećih rogova zove se puf, a gornja prečka

  3. Ako je raspon između zidova uz koje se rogovi naslanjaju veći od 6 m, tada se puf izrađuje iz dva dijela, a između njih, točno u sredini, postavlja se okomito postolje, koje se naziva uzglavlje. Kako bi se povećala pouzdanost konstrukcije, podupirači su montirani od donjeg kraja naslona do rogova.

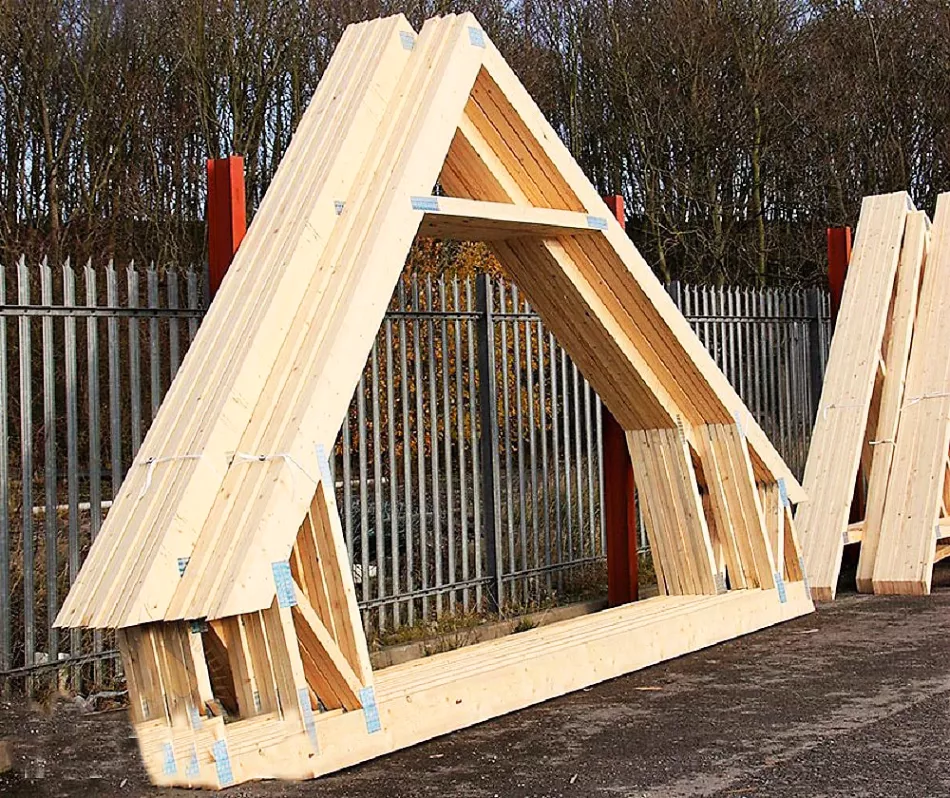

Što se tiče postavljanja, najbolje je sastaviti rešetke na tlu, a zatim ih podići na krov i postaviti na mjesto.

Rešetne rešetke najbolje je sastaviti na tlu prema jednom predlošku, a zatim ih podići na krov i montirati

Kako bi svi krovni nosači bili iste veličine i oblika, izrađuje se šablona prema kojoj se zatim poravnavaju sve sastavljene konstrukcije.
  1. Sa zabatne strane, točno na sredini zida postavlja se i pričvršćuje daska čiji će gornji kraj odrediti mjesto sljemena krova.
  2. Daska iste širine kao i predviđeni rogovi postavlja se tako da se jednim krajem oslanja na Mauerlat, a drugim krajem na gornji rub postavljene okomite daske.
  3. S druge strane montirana je slična ploča koja je postavljena na prethodnu.

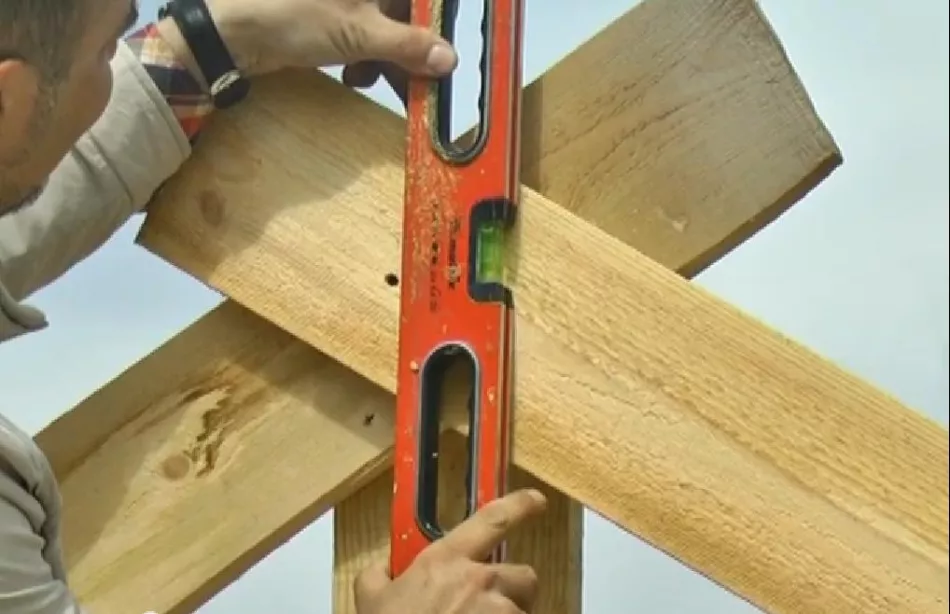

    Šablonske ploče postavljaju se na mjesto budućih rogova i režu okomito kako bi se dobila ravna površina za njihov spoj

Nakon toga, prema gotovom predlošku, izrađuju se rešetkasti nosači u potrebnoj količini. Zatim se podižu na krov i prelaze na montažu koja se izvodi slično kao i montaža slojevitih rogova.

  1. Nosači se prvo postavljaju uz rubove zgrade. Oni će poslužiti kao osnova za zabate. Pričvršćuju se na prethodno postavljene okomite police i na Mauerlat.
  2. Zatim se između dvije rešetke duž gornjih krajeva rogova provuče jaka nit, koja će označiti najvišu točku ugradnje za međukonstrukcije.Uzimajući u obzir korak ugradnje, izloženi su preostali dijelovi rešetki, koji su pričvršćeni na Mauerlat i na već instalirane čvorove s elementima sanduka. Ako je potrebno, krovni nosači se ojačavaju podupiračima.

Video: jednostavna montaža rogova za dvovodni metalni krov

Kako napraviti kukavicu i krovni prozor

"Kukavica" ili "kukavica" je izbočina s krovne padine u obliku kućice. Može imati jednostruki ili zabatni krov, tako da je sama konstrukcija kutija od drveta ili dasaka s grebenom i sustavom rogova. Kukavi krov prekriven je istim materijalom kao i glavni krov.

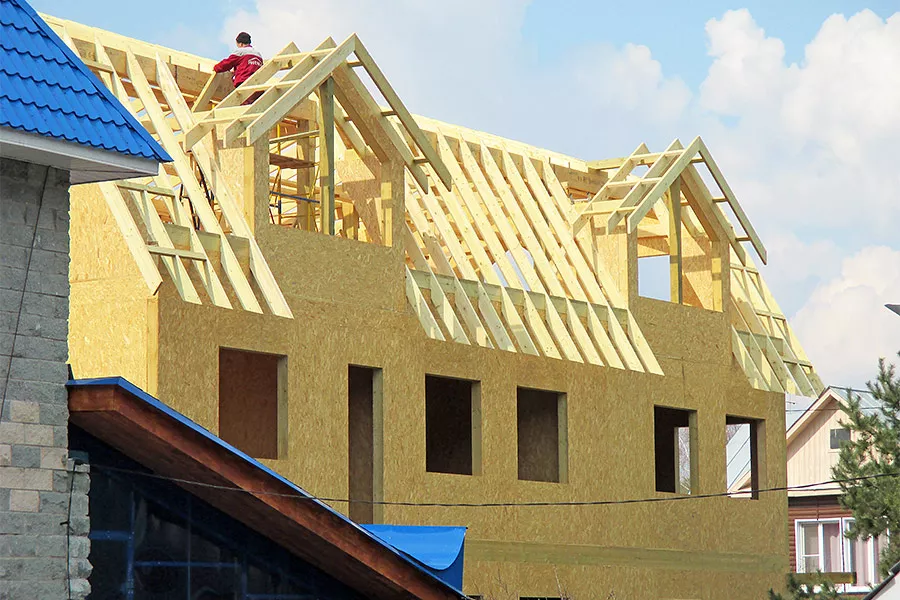

" Kukavica" je element tavanske sobe sa vlastitim krovnim sistemom

Upute korak po korak za izradu "kukavice" na dvovodnom krovu

Odmah rezervirajmo da je "kukavica" sastavljena između dvije noge splavi od materijala koji se koristi za sastavljanje sustava krovnih nosača kuće. Svi spojevi i pričvršćenja izvedeni su metalnim perforiranim profilima.

  1. Na rogove se postavlja i pričvršćuje čeona daska koja će odrediti nosivi temelj fasade zgrade.
  2. Ista ploča postavljena je na stražnjoj strani kukavice. Udaljenost između dasaka određuje duljinu konstrukcije.
  3. Na dvije grede između kojih je izgrađena "kukavica" , postavljaju se nosači tako da njihovi gornji krajevi čine jednu horizontalnu liniju. Stoga, uzimajući u obzir korak ugradnje i nagib elemenata rešetke, svaki stalak se reže na određenu duljinu.

    Kukavica je sastavljena između dvije splavi napravljene od istog materijala kao i glavni krovni nosač

  4. Gornja obloga se radi ugradnjom gornje i dvije uzdužne čeone daske.
  5. Kako bi ojačali i povećali stabilnost konstrukcije, između stupova su montirane poprečne letve.
  6. Na gornju čeonu dasku pričvršćen je okomiti stup koji će služiti kao oslonac sljemenoj gredi krova kukavice. Visina mu je postavljena tako da se klizaljka jednim krajem oslanja na nju, a drugim na stražnju prednju dasku.
  7. Sljemena je postavljena i rogovi su montirani.
  8. " Kukavica" je izvana obložena pločama ili pločastim materijalom, na primjer, šperpločom (FSF) ili OSB-3.

    " Kukavica" izvana je presvučena pločastim materijalima

  9. Krovni materijal se postavlja u procesu pokrivanja glavnog krova kuće.

Izrada mansardnog prozora za dvostrešni krov Mansardni prozori (lucarnes) u konstrukciji dvostrešnog krova imaju dvije funkcije: ventilaciju i stvaranje otvora za prodiranje svjetla. Ova vrsta strukture ima nekoliko značajki, ali u izgledu i čisto u smislu dizajna, to je još uvijek ista "kukavica" . U principu, ova se struktura može sastaviti na tlu, a zatim postaviti na krov na mjestu.

Razmotrimo tehnologiju izrade trokutastog krovnog prozora postavljenog na razini pročelja zgrade.

  1. Čeona ploča postavljena je duž Mauerlat između rogova. Pričvršćuje se metalnim profilima na samorezne vijke i na dasku i na noge rogova.
  2. Uz njegove rubove montiraju se vertikalni nosači čija visina određuje visinu prozora.
  3. Odozgo, regali se spajaju pomoću gornje prednje daske.
  4. Postavljaju se dvije noge splavi koje se naslanjaju na gornji prednji dio: međusobno su povezane gornjim rubovima, a donjim rubovima naslonjene na Mauerlat. Pričvršćivanje se vrši na svim kontaktnim točkama. Ove grede, postavljene pod kutom, tvore trokutasti oblik krovnog prozora.

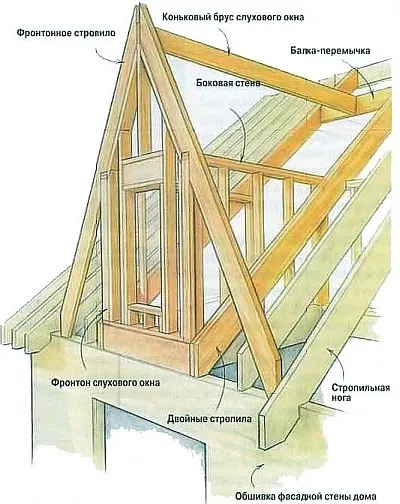

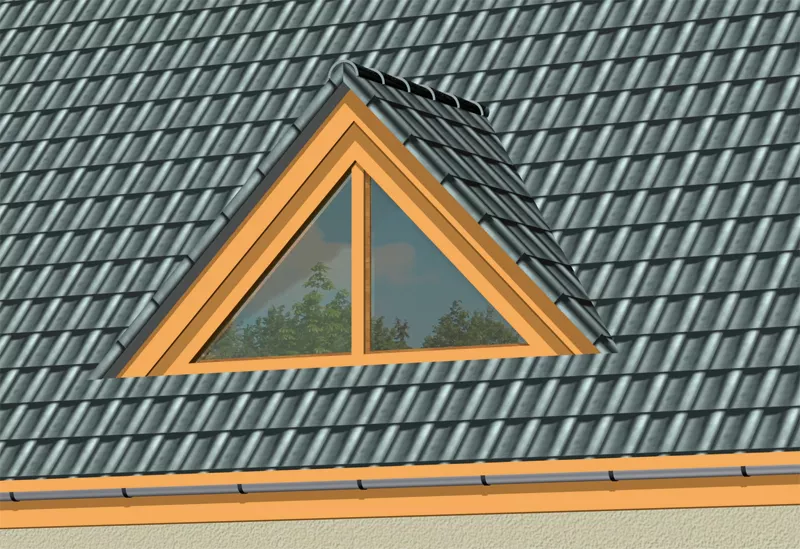

    Struktura trokutastog mansardnog prozora sastoji se od kosih gredi koje tvore otvor i definiraju krov lukarne

  5. Na spoju gornjih rubova dviju rogova postavljena je tračnica u vodoravnoj ravnini, koja se izravnava. Sjecište šine s ravninom rogova kuće je mjesto gdje se postavlja stražnja prednja ploča, gdje se postavlja i pričvršćuje.
  6. Umjesto šine postavlja se daska koja će služiti kao grebenska traka za lucarnu.
  7. Postavljaju se rogovi za krov prozora. Da biste to učinili, daske u ravnini koju čine dvije glavne grede konstrukcije i spojna točka grebena sa stražnjom prednjom daskom postavljaju se na rub. Ove kratke noge rogova svojim će se gornjim krajevima oslanjati na raspon grebena lucarne, a donjim krajevima na rogove glavnog krova.
  8. Vješaju se ostakljena prozorska krila.
  9. Postavlja se krovni materijal.

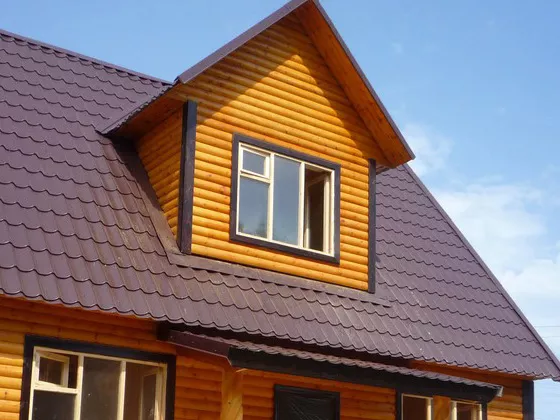

    Dorers osiguravaju potrebno osvjetljenje tavanskog prostora i stvaraju cirkulaciju zraka unutar njega

Video: uradi sam lucarna (spratni prozor)

Izolacija dvovodnog krova

Izolacija krova se izvodi ako je ispod njega organiziran stambeni prostor - tavan.U tu svrhu uglavnom se koriste mat ili pločasti toplinski izolacijski materijali poput ekspandiranog polistirena ili mineralne vune. Postoje dvije tehnologije postavljanja toplinske izolacije: s unutarnje strane potkrovlja ili izvan krova tijekom njegove izgradnje.

Izolacija krova iznutra

Slijed izolacije krova iznutra je sljedeći.

  1. Materijal za toplinsku izolaciju postavlja se između nogu rogova. Njegova širina je odabrana nešto više od udaljenosti između rogova. Zatim se izolacija čvrsto uklapa u ravnine rogova i osigurava odsutnost hladnih mostova.

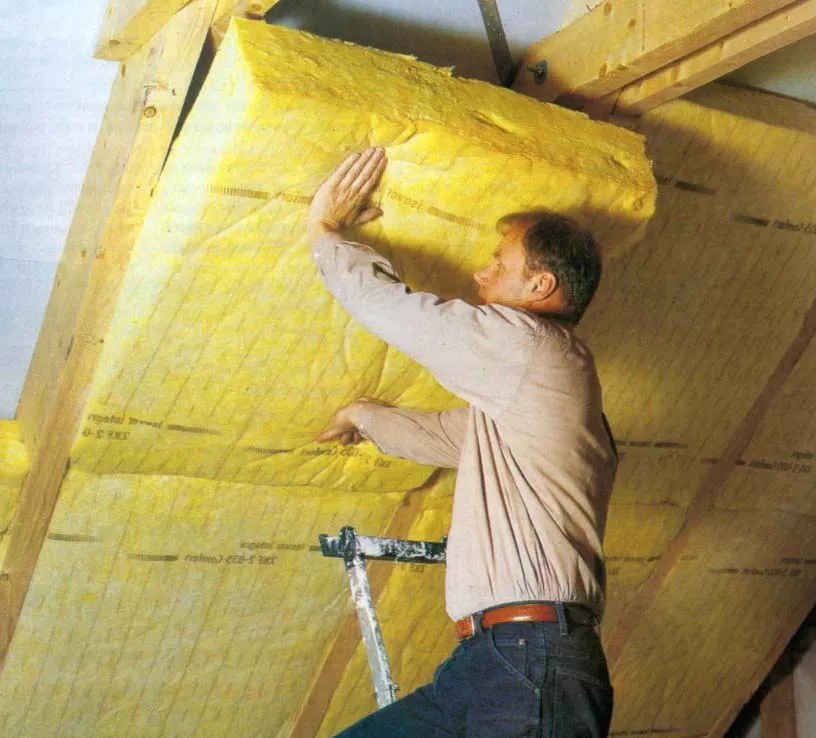

    Između rogova se postavlja izolacijski materijal tako da nema razmaka između njega i dasaka

  2. Sa strane potkrovlja, preko rogova je razvučena membrana parne brane, koja se na daske pričvršćuje metalnim nosačima pomoću građevinske klamerice. Ako se polaganje izvodi u trakama, tada postavljanje treba započeti odozdo, postavljajući ih s preklapanjem od 10-15 cm.
  3. Spojevi dviju membranskih traka zatvoreni su samoljepljivom trakom.

    Parna brana postavlja se u trake koje se preklapaju i pričvršćuje za rogove pomoću nosača

  4. Posao se prenosi na krov, gdje se postavlja hidroizolacijska folija i pričvršćuje duž rogova, baš kao i membrana ispod.
  5. Uzduž rogova, letvice proturešetke presjeka 50x50 mm montirane su na samorezne vijke duljine 70 mm. Oni dodatno učvršćuju hidroizolacijski film i stvaraju ventilacijski razmak između izolacijskog kolača i krovnog materijala.
  6. Oplata je postavljena, a na vrh je postavljen krovni materijal.

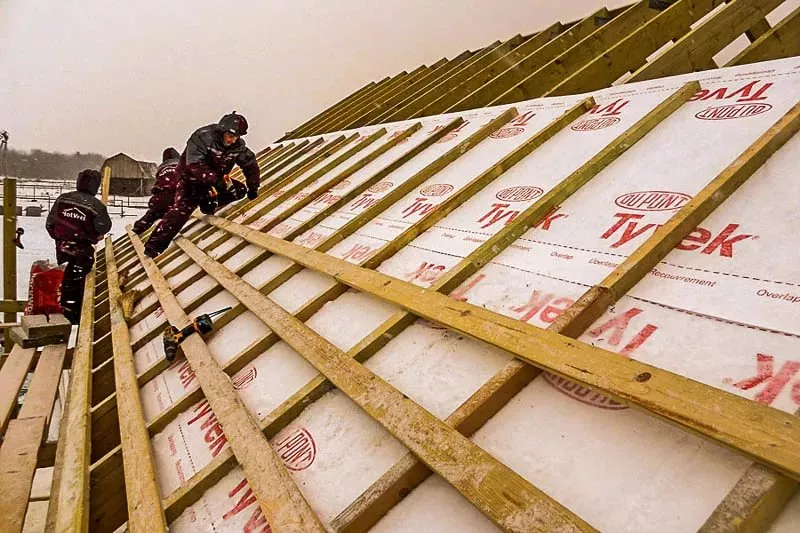

Na izolaciju duž rogova postavlja se hidroizolacijski film na koji se montiraju elementi kontrarešetke i letve

Video: izolacija krova

Izolacija krova izvana

Tehnologija izolacije krova izvana razlikuje se od prethodne po tome što se svi radovi izvode na vrhu sustava rešetki. Istodobno, čak i film za parnu branu postavlja se na vrh rogova na takav način da prekriva ploče s gornjeg kraja i sa strane. Parna brana počinje se postavljati od strehe, a platna se postavljaju tako da stvaraju neku vrstu vrećice (niše) između rogova dubine jednake širini rogova. Film je pričvršćen spajalicama i spajalicom duž gornjeg i donjeg ruba rogova. Vrećica bi trebala ispasti strogo prema veličini izolacije.

  1. Toplinski izolacijski materijal postavlja se u prostor između rogova, pazeći da njegova gornja ravnina bude 3-5 cm ispod razine krajeva rogova. Tako je osigurana ventilacija grijača.

    Prostor između rogova popunjava se izolacijom ostavljajući razmak od 3-5 cm visine

  2. Preko toplinske izolacije postavlja se hidroizolacijska membrana koja se nosačima pričvršćuje za noge rogova.
  3. Letvice kontra-rešetke presjeka 50x50 mm montiraju se na rogove, a na njih se postavlja sanduk i krovni materijal.

Video: kako izgraditi zabatni krov vlastitim rukama

Izgradnja zabatnog krova vlastitim rukama nije problem ako poznajete tehnologiju i redoslijed ugradnje svakog elementa. Pritom je potrebno voditi računa o kriterijima odabira materijala za svaki od ovih elemenata, jer o tome ovisi kvaliteta konačnog rezultata.
