Mnogi vlasnici privatnih kuća, doživljavajući potpuno razumljivu želju da dobiju dodatni stambeni kat bez dodatnih troškova, pretvaraju potkrovlje u potkrovlje. U ovom slučaju, preporučljivo je izgraditi isprekidanu liniju umjesto konvencionalnog krova s ravnim padinama. Kako i od čega se takve strukture grade, reći ćemo u ovom članku.
Vrste slomljenih krovova
Kosi krov se razlikuje od uobičajenog po tome što se njegov nagib sastoji od dvije ravnine:
- vrh je plitak;
- donji ima nagib veći od 45o.
Izgleda kao da je obični dvovodni krov uzet sredinom padina i rastegnut na strane i gore, čime je uvelike povećana količina tavanskog prostora.Ali povećanje volumena samo je jedna od prednosti takvog rješenja. Druga je mogućnost podizanja krova. Uostalom, njegov gornji dio, na čijoj je razini pritisak vjetra maksimalan, zbog blagog nagiba, manje je opterećen vjetrom nego konvencionalni krov s ravnim nagibima.
Nagib kosog krova sastoji se od dvije ravnine s različitim kutovima nagiba
Razlikuju se sljedeće vrste slomljenih krovova:
- Jednostepeni. Sastoji se od samo jedne isprekidane kosine, dok su zidovi različitih visina. Takav krov je najjednostavniji, ali je rijedak i uglavnom na proširenjima.
- Gable. Klasična verzija, koja uključuje dvije slomljene padine koje padaju u različitim smjerovima. Završeci krova - zabati - okomiti su i predstavljaju nastavak zidova.
- Tri nagiba. U ovoj verziji, umjesto zabata, s jednog kraja pojavljuje se treći slomljeni nagib.Takav krov izgleda zanimljivije i stvara manje opterećenja na temelju završnog zida. Dvovodni krov nije simetričan, pa se uglavnom koristi na prizidanim zgradama.
- Četverokraki (bok). Zabata nema, sa svih strana isprekidane padine. Izgrađena je na posebnom objektu. Nedostatak je što je volumen potkrovlja smanjen u odnosu na klasičnu zabatnu varijantu. Prednosti: spektakularna arhitektura i minimalno opterećenje temelja ispod završnih zidova.
Kose krovne nagibe mogu poduprijeti:
- Zidovi.
- Podne grede izvan zidova. Ovu je opciju teže implementirati, ali vam omogućuje da potkrovlje učinite prostranijim.
Uz obične, tu su i slomljeni krovovi s dodatnim strukturnim elementima:
- Windows. Na padinama se koriste prozori s posebnim ostakljenjem, na primjer, triplex (laminirano staklo s elastičnim slojem).
- Prozor. Ovo je naziv male izbočine u kojoj se može postaviti prozor. Sustav krovnih nosača u području erkera je ojačan.
- Balkon. Ovaj je element najlakše postaviti na okomiti zabat, ali njegov je uređaj sasvim moguć na nagnutom dijelu. Potrebno je samo pažljivo proračunati dizajn kako bi čvrstoća svih nosivih elemenata odgovarala opterećenjima.
- " Kukavica" . Ovo je mala izbočina s vlastitim rešetkastim sustavom, uz pomoć koje se prozor u kosom dijelu krova može postaviti okomito, a ne koso, tako da će biti zaštićen od oborina vizirom koji se nalazi na vrhu. U ovom slučaju, naočale se mogu koristiti obične.

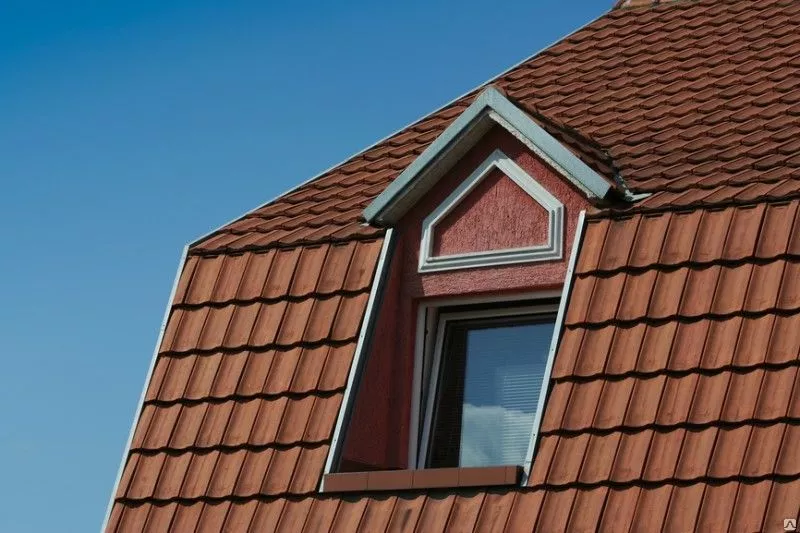

" Kukavica" je mala izbočina u obliku kućice na padini, koja ima okomiti zid s pravilnim prozorom

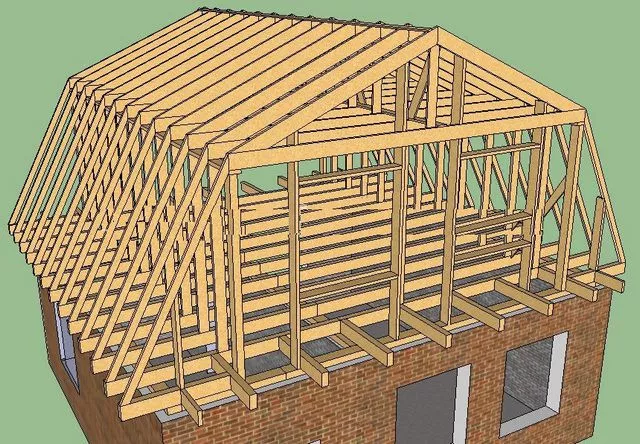

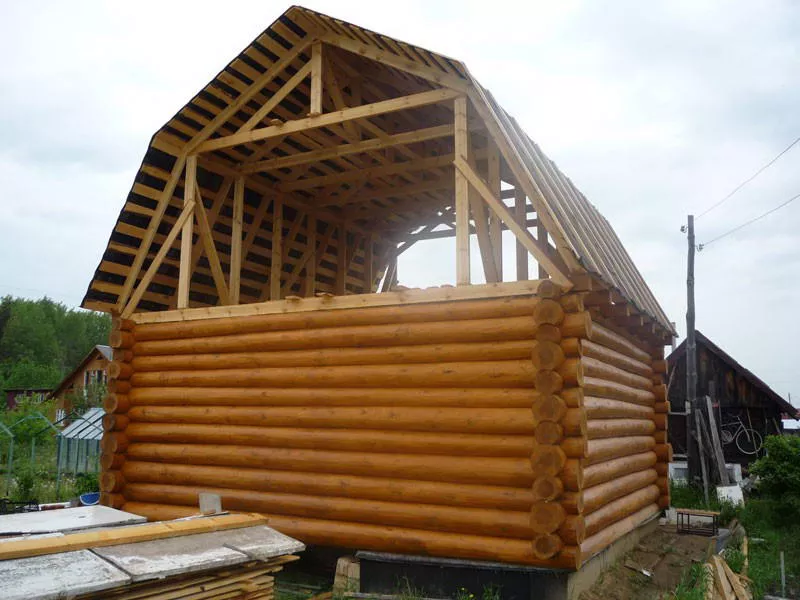

Sustav kosih krovnih rogovaKod ugradnje kosog krova koristi se kombinirani sistem rogova.Gornje ravne grede - nazivaju se grebene - viseće su, odnosno oslanjaju se samo na donje krajeve, a gornje su spojene jedna s drugom. Da se rogovi ne bi razmaknuli pod utjecajem vlastite težine i opterećenja snijegom, povezani su horizontalnim elementom - pufom. Bočni rogovi su slojeviti. Oni su podržani i donjim dijelom - na zidovima pomoću Mauerlat-a, i gornjim dijelom - vertikalnim nosačima.
U sustavu kosih krovnih nosača istovremeno se koriste i višeslojne i viseće grede
Zbog istovremene prisutnosti slojevitih i visećih rogova, ovaj se sustav naziva kombiniranim. U nekim slučajevima, bočna greda mora biti poduprta u sredini s podupiračem koji se naslanja na bazu stalka. Stalci su, pak, poduprti podnim gredama. Ako je potkrovlje izrađeno od betonskih ploča, tada se za podupiranje regala na njega postavlja drvena greda - krevet.Stalci čine okvir zidova potkrovne sobe, a pufovi čine njen strop.
Kosi krovni okvir sastoji se od rogova - visećih i slojevitih - i dodatnih elemenata koji daju strukturnu krutost
Točke pričvršćivanja rogovaPouzdanost sustava rogova ovisi o ispravnom načinu pričvršćivanja njegovih elemenata. Pod utjecajem opterećenja, viseće grede će se razdvojiti, kliziti duž površine grede ili puhanja. Za sprječavanje klizanja koriste se sljedeće vrste spojeva:

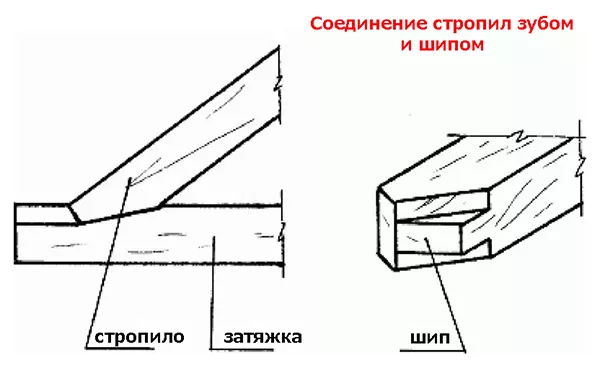

- Ako je nagib krova veći od 35o, za pričvršćivanje je dovoljan samo jedan zubac.
Trn se naslanja na recipročni žlijeb za zatezanje i ne dopušta rogovima da se razmaknu
- Kod blažih nagiba koristi se dvostruki zub. Kako bi se pojačala čvrstoća veze u pufnu, izrezana su dva graničnika. Jedan od njih - ekstremni - nadopunjuje se šiljkom. Ispod njegove veličine, oko je izrezano u suprotnom dijelu grede.
Za blage nagibe, pričvršćivanje rogove noge na puf obično se vrši pomoću brave s dvostrukim zubima
- Najteži čvor kosog krova je na raskrižju viseće splavi, lisnatog i slojevitog splavi. Stoga je ojačan vijčanim spojevima.
Par vijaka učinkovito suprotstavlja zakretni moment na spoju rogova zatezanjem

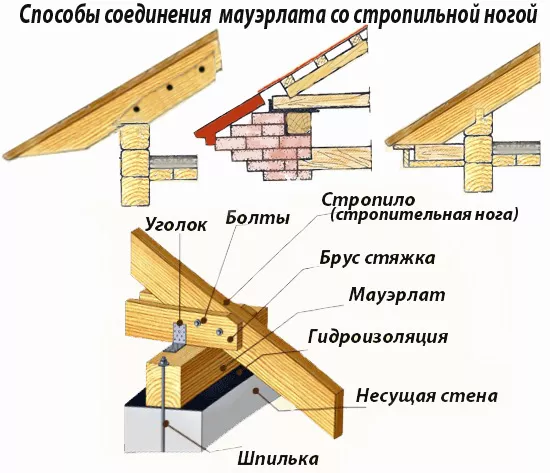

- Noga splavi je pričvršćena na Mauerlat pomoću uglova i nosača. Kako bi se olakšala ugradnja i ograničilo pomicanje rogova, granična šipka mora biti pribijena na njegovu donju površinu.
Tvrdoglava daska ili blok, nabijena na donji rub rogove noge, ne dopušta joj da sklizne prema dolje
Slomljeni krovovi s kukavicom, balkonom, prozoromAko krov ima kukavicu, onda se njegov sustav rešetki spaja s glavnim. Krov kukavice može biti:
- jednostrano je najlakša opcija u uređaju;
- zabat;
- kuk - postoje tri kosine, od kojih je jedna okrenuta prema naprijed i istovremeno igra ulogu vizira;
- lučno.

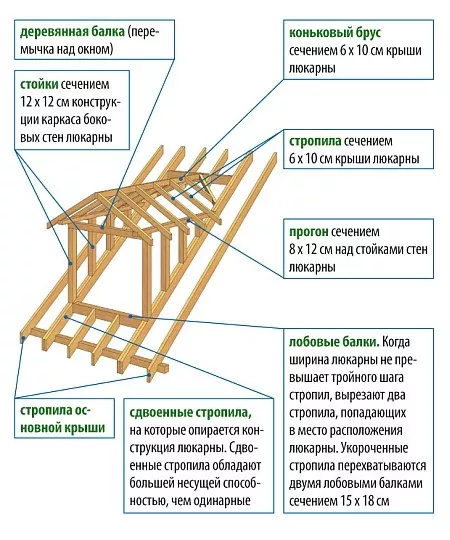

Ispod krova kukavice ugrađen je poseban rešetkasti sustav, kruto povezan s glavnim
- Rasporedite u prednji dio. Ovo je najlakša opcija. Balkon može biti sa iznošenjem izvan zgrade ili bez njega.
- Ugradi u rampu. Malo složenije rješenje, jer morate nešto promijeniti u sustavu rešetki. Zid koji odvaja balkon od potkrovlja trebao bi biti izrađen od laganog materijala, poput blokova pjene.
- Ugradite balkonski prozor. Ovo je transformator: kada je sastavljena, struktura je prozor, ali ako je donji dio proširen, a gornji dio podignut, dobivate balkon s vizirom.
Nakon nekoliko jednostavnih pokreta, ravni prozor se pretvara u balkon sa staklenom nadstrešnicom
Kosi krov bez vertikalnih nosačaPostoje slučajevi kada su građevinske tvrtke, kako bi proširile tavanski prostor, odlučile modificirati klasičnu shemu rogova slomljenog krova, napuštajući uobičajeni raspored nosača. Tehničko rješenje je sljedeće:
- Nosači se pomiču bliže vanjskim zidovima tako da postaju oslonci za bočne grede.
Pomaknuto na stranu vanjskih zidova i skraćeni stupovi pretvaraju se u potpore za višeslojne rogove
- Na spoju bočnih i sljemenih rogova s obje strane postavljaju se čelične ploče odgovarajućeg oblika debljine 4 mm, nakon čega se spajaju klinovima.
U verziji kosog krova bez stupova, debele metalne ploče povezane klinovima koriste se za ojačavanje spoja višeslojnih i visećih rogova
Je li moguće napraviti kosi krov s izdignutim nagibomPoložaj nagiba je viši od uobičajenog - tehnika kojoj se ponekad pribjegava pri izgradnji dvovodnog krova s ravnim nagibima. Ali u slučaju kosog krova, podignuti uređaj za puhanje se ne prakticira, jer je u ovom slučaju potrebno pomaknuti police, zbog čega tavanska soba postaje manje široka.
Proračun kosog krovnog rešetkastog sustava
Za određivanje dimenzija rogova potrebno je:

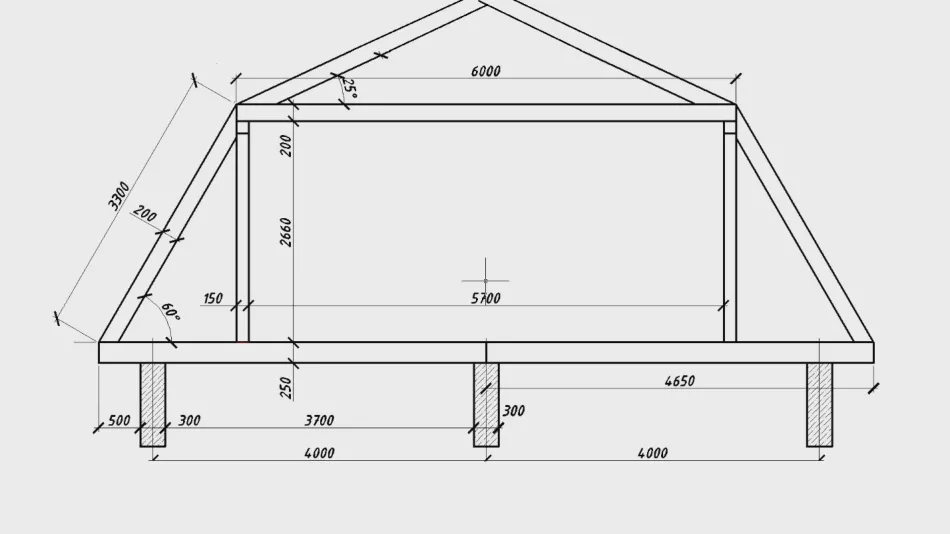

- Nacrtaj krovni nosač u mjerilu. Pretpostavlja se da je visina grebena iznad poda potkrovlja 2,5-2,7 m. S nižim vrijednostima, neće biti moguće dobiti punopravnu tavansku sobu pod kosim krovom - to će biti običan tavan.
- Odredite širinu prostorije, koja će biti jednaka duljini puhanja, i njegovu visinu - ovaj parametar će odgovarati visini regala.
Širina tavanske sobe određuje duljinu pufa, a visina određuje veličinu stalka
- Izmjerite udaljenost od grebena do točke sjecišta stalka s izbočinom - to će biti duljina grebena. Udaljenost od ove točke do ruba vanjskog zida dat će duljinu bočne grede.
Za izračunavanje čvrstoće potrebno je kutomjerom izmjeriti kutove rogova.
Proračun snage
Danas se proračun krovnog krovnog sustava može izvršiti pomoću specijaliziranih softverskih sustava. Ali morate biti u mogućnosti to učiniti ručno, jer na terenu računalo nije uvijek dostupno, a bit će korisno provjeriti rezultate prije početka rada.
Da biste napravili izračune, morate znati normativna opterećenja snijegom i vjetrom karakteristična za područje izgradnje. Ove podatke treba tražiti u SNiP 23.01.99" Građevinska klimatologija" . Prema ovom dokumentu, razlikuje se 8 zona sa standardnim opterećenjem snijega od 80 do 560 kg/m2

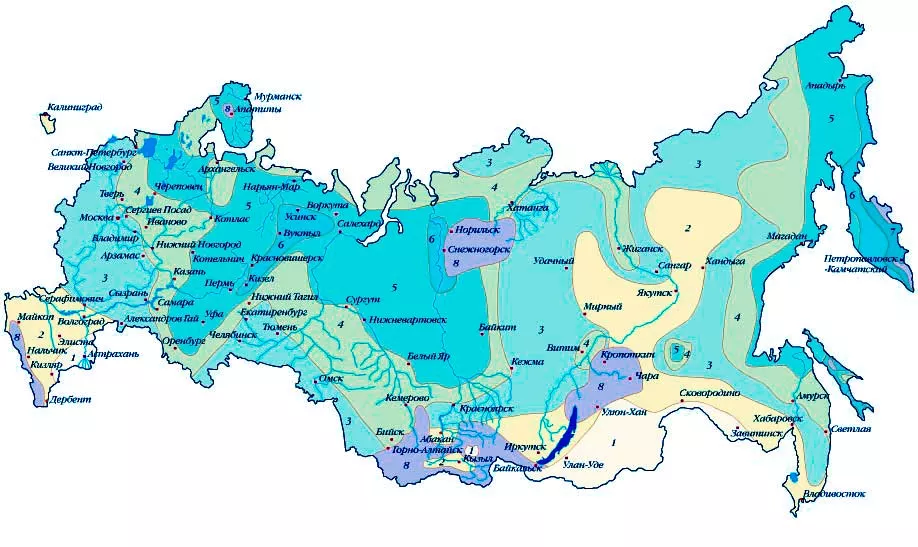

Karta prikazuje standardne vrijednosti opterećenja snijegom za svaku klimatsku regiju naše zemlje
Vrijednost standardnog opterećenja snijegom može se uzeti iz referentne tablice.
Tablica: normativne vrijednosti opterećenja snijegom po regijama
| broj regije | ja | II | III | IV | V | VI | VII | VII |
| Normalno opterećenje snijegom Sn, kgf/m2 | 80 | 120 | 180 | 240 | 320 | 400 | 480 | 560 |
Stvarno opterećenje snijegom ovisit će o nagibu padine. Izračunava se prema formuli Snk, gdje je Snnormativno opterećenje snijegom u kgf/m2, k - faktor korekcije.
Vrijednost k ovisi o kutu nagiba:
- pod kutovima do 25o k=1;
- za nagibe od 25 do 60o k=0,7;
- za strmije krovove k=0 (opterećenje snijegom se ne uzima u obzir).
Dijelovi nagiba kosog krova imaju različit nagib i stvarno opterećenje snijegom za njih će biti drugačije.
Slično tome, teritorij zemlje je zoniran prema veličini opterećenja vjetrom.

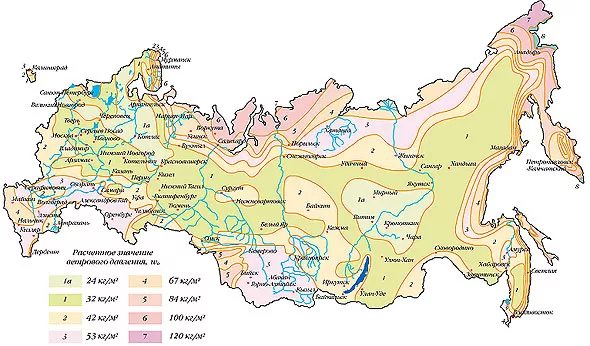

Teritorij naše zemlje podijeljen je na osam regija, od kojih svaka ima svoju standardnu vrijednost opterećenja vjetrom
Postoji referentna tablica za određivanje standardnog opterećenja vjetrom.
Tabela: normativne vrijednosti opterećenja vjetrom po regijama
| broj regije | jaa | ja | II | III | IV | V | VI | VII |
| Nominalno opterećenje vjetrom Wn, kgf/m2 | 24 | 32 | 42 | 53 | 67 | 84 | 100 | 120 |
Stvarno opterećenje vjetrom ovisi o visini zgrade, njenoj okolini i nagibu padine. Izračun se vrši prema formuli:
W=WnkC, gdje je Wn normativno opterećenje vjetrom, k je tablični faktor koji ovisi o visina zgrade i okoliša, C - aerodinamički koeficijent.
Tablica: faktor korekcije za visinu zgrade i vrstu terena pri izračunavanju stvarnog opterećenja vjetrom
| Visina zgrade, m | Vrsta lokacije | ||
| A | B | B | |
| Ispod 5 | 0,75 | 0,5 | 0,4 |
| 5-10 | 1 | 0,65 | 0,4 |
| 10-20 | 1,25 | 0,85 | 0,55 |
Tipovi terena razlikuju se na sljedeće načine:
- Zona A - otvorena područja gdje vjetar ne nailazi na prepreke (obala, stepa/šumska stepa, tundra).
- Zona B - područja gdje postoje prepreke vjetru visine najmanje 10 m: urbanizam, šuma, reljefni nabori.
- Zona B - gusto izgrađena urbana područja sa zgradama do 25m visine.
Aerodinamički koeficijent C uzima u obzir kut nagiba padina i prevladavajući smjer vjetra.Treba imati na umu da vjetar može vršiti ne samo pritisak: pri malim kutovima nagiba nastaje sila podizanja koja nastoji otrgnuti krov s Mauerlat-a. Da biste odredili koeficijent C, morate se voditi referentnim tablicama.
Tablica: vrijednosti aerodinamičkog koeficijenta - vektor strujanja zraka usmjeren je na nagib
| Nagib nagiba, stupanj. | F | G | H | ja | J |
| 15 | -0,9 | -0,8 | -0,3 | -0,4 | -1.0 |
| 0,2 | 0,2 | 0,2 | |||
| 30 | -0,5 | -0,5 | -0,2 | -0,4 | -0,5 |
| 0,7 | 0,7 | 0,4 | |||
| 45 | 0,7 | 0,7 | 0,6 | -0,2 | -0,3 |
| 60 | 0,7 | 0,7 | 0,7 | -0,2 | -0,3 |
| 75 | 0,8 | 0,8 | 0,8 | -0,2 | -0,3 |
Tablica: vrijednosti aerodinamičkog koeficijenta - vektor strujanja zraka usmjeren je na fronton
| Nagib nagiba, stupanj. | F | G | H | ja |
| 15 | -1,8 | -1,3 | -0,7 | -0,5 |
| 30 | -1,3 | -1,3 | -0,6 | -0,5 |
| 45 | -1,1 | -1,4 | -0,9 | -0,5 |
| 60 | -1,1 | -1,2 | -0,8 | -0,5 |
| 75 | -1,1 | -1,2 | -0,8 | -0,5 |
Za one dijelove krova gdje postoji sila dizanja, vrijednost koeficijenta C je negativna.
Stvarna opterećenja snijegom i vjetrom se zbrajaju i na temelju rezultata odabire poprečni presjek rogova (uzimajući u obzir njihov nagib i najveću duljinu). Ispod je tablica za vrhunske rogove od četinara (vrijednosti će se razlikovati za druge razrede).Njegove ćelije pokazuju najveću dopuštenu duljinu rogova s odgovarajućim presjekom, korakom i opterećenjem.
Tablica: najveća dopuštena duljina rogova u skladu s korakom njihove ugradnje i količinom opterećenja snijegom
| Presjek, mm | Snježno opterećenje | |||||
| 100 kg/m2 | 150 kg/m2 | |||||
| Razmak između rogova, mm | ||||||
| 300 | 400 | 600 | 300 | 400 | 600 | |
| 38 x 80 | 3,22 | 2,92 | 2,55 | 2,61 | 2,55 | 2,23 |
| 38 x 140 | 5.06 | 4,6 | 4.02 | 4,42 | 4.02 | 3.54 |
| 38 x 184 | 6.65 | 6.05 | 5,26 | 5,81 | 5,28 | 4,61 |
| 38 x 235 | 8.5 | 7,72 | 6,74 | 7,42 | 6.74 | 5,89 |
| 38 x 286 | 10,34 | 9,4 | 8,21 | 9.03 | 8,21 | 7,17 |
Ugradnju rogova s korakom od 600 mm treba smatrati najboljim rješenjem: s takvim razmakom između rogova, krutost i stabilnost konstrukcije bit će maksimalne, a za izolaciju će se moći koristiti mineralna vuna ili pjenaste ploče standardne širine.
Video: proračun potkrovlja
Izgradnja kosog krova vlastitim rukamaKosi krov se odnosi na građevinske strukture srednje složenosti. Uz određene vještine i nekoliko inteligentnih pomoćnika, sasvim je moguće izgraditi ga vlastitim rukama.
Odabir potrebnih materijalaZa izgradnju kosog krova trebat će vam:
- Folm za zaštitu od pare - polimerni ili antikondenzacijski s unutarnjim slojem netkanog tekstila.
- Hidroizolacija. Možete koristiti posebnu polietilensku foliju ili takozvanu superdifuzijsku membranu koja zadržava vlagu, ali u isto vrijeme propušta paru.
- Žarena žica promjera 3-4 mm, koja se koristi kao pričvršćivač pri ugradnji rafter sustava.
- Ostale vrste spojnica - vijci, čavli, spojnice, posebne pločice za pričvršćivanje s utisnutim zupcima.
- Čelični lim debljine 1 mm ili više - iz njega će se izrezati obloge za pričvršćivanje elemenata rešetkastog sustava.
- Krovni materijal i samorezni vijci (čavli) za njegovo pričvršćivanje.
- Drvo.
- Izolacija - mineralna vuna, URSA (fiberglas), ekspandirani polistiren.

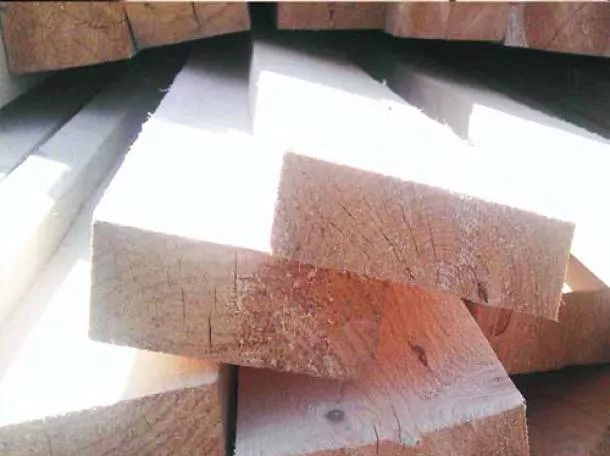

Kod izgradnje sustava kosih krovnih rešetki koriste se borove grede i obrubljene daske bez nedostataka i oštećenja
Drvo koje će vam trebati je:- za podne grede - greda presjeka 150x100 mm, ako se grede oslanjaju na vanjske i unutarnje nosive zidove, ili presjeka 200x150 mm kada se oslanjaju samo na vanjski okvir zgrade;
- za proizvodnju Mauerlat - drvo presjeka 150x100 mm ili 150x150 mm;
- za regale - obično se koristi greda istog presjeka kao za podne grede;
- za rogove - daska ili greda, čiji je presjek određen gornjim izračunima;
- za neke spojne elemente i podlogu - neokrajčena ploča raznih debljina;
- za letvu - obrubljena daska presjeka od 25x100 do 40x150 mm, ovisno o razmaku između rogova i vrsti krovnog materijala;
- za kontrarešetku - daska debljine 50-70 mm i širine 100-150 mm.
Procedura izrade kosog krovaProces izgradnje kosog krova je sljedeći:

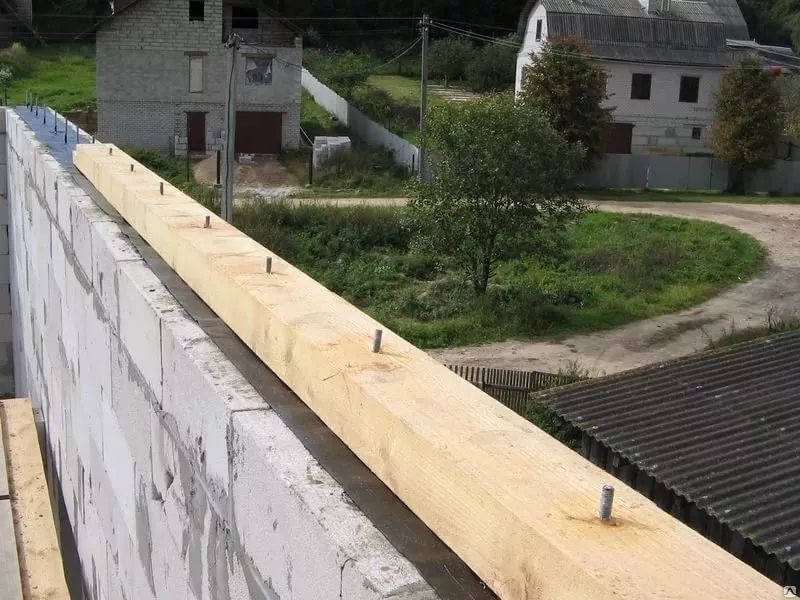

- Mauerlat je postavljen na zidove. Ispod grede prvo morate postaviti hidroizolacijsku brtvu od krovnog materijala.
- Mauerlat se pričvršćuje na zid pomoću klinova ugrađenih u njega ili sidrenih vijaka (u ovom slučaju treba izbušiti rupe u zidu) promjera 12 mm.Pričvršćivači bi trebali ući u tijelo zida najmanje 150-170 mm. Mauerlat se također može vezati na zid s ugrađenom žarenom žicom.
Za zgrade od betona ili građevinskih blokova, Mauerlat je najprikladnije montirati na klinove ugrađene u oklopni pojas kada se izlije
- Postavite podne grede. Ako podovi trebaju ići izvan zidova, moraju se položiti na Mauerlat. U suprotnom, grede se polažu na zidove kroz brtvu od krovnog pusta i pričvršćuju uglovima ili spajalicama na Mauerlat.
- Odredite sredinu podne grede i povucite lijevo i desno točno pola širine tavanske prostorije - ovdje će biti postavljeni regali.
- Drvo je pričvršćeno čavlima, a zatim postavljeno strogo okomito, pomoću viska i građevinske razine, i konačno pričvršćeno na podnu gredu uz pomoć uglova i drvenih obloga.
Okomiti nosači postavljeni su strogo okomito, a zatim vezani uzdužnim izbočinama i poprečnim izbočinama
- Nakon postavljanja oba stalka na podnu gredu, na vrhu su vezani horizontalnom gredom - pufom. Opet, kutove treba koristiti za pričvršćivanje.
- Bočne grede su postavljene sa strane rezultirajuće strukture u obliku slova U. Na dnu se svaki splav oslanja na Mauerlat, za što je potrebno urezati utor u njemu (splav). Pričvršćivanje na Mauerlat izvodi se zagradama ili uglovima.
Noga splavi je pričvršćena na Mauerlat pomoću nosača, uglova i drugih posebnih spojnica

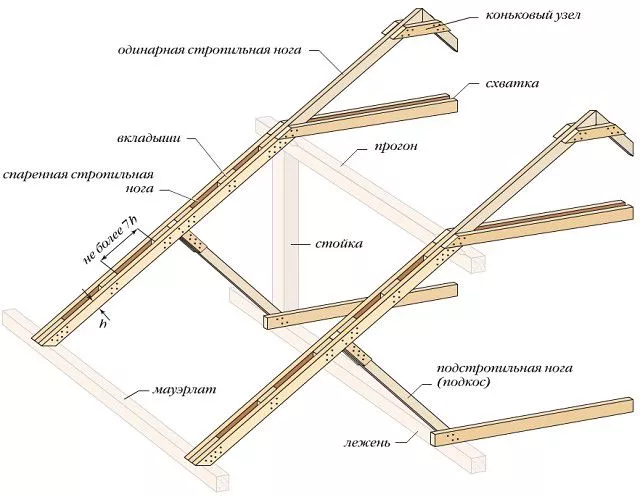

- Ako duljina rogova premašuje najveću dopuštenu, ojačana je potpornjom koja se naslanja na bazu nosača. Također koristite dodatne police i takozvane kontrakcije.
Za dodatno ojačanje rogovih nogu možete koristiti podupirače, potpornje i dodatne nosače
- Odredite središnju točku na pufu: ovdje će biti postavljena okomita greda - držač glave. Njegova funkcija je podupiranje grebenskog čvora, odnosno spoja gornjih rogova.

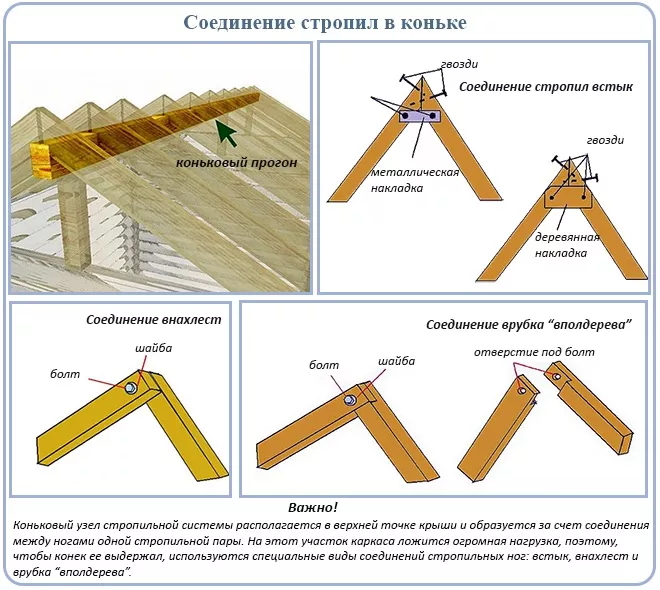

- Montirajte gornje (sljemenske) rogove. U grebenskom čvoru moraju biti čvrsto pričvršćeni jedni za druge, za što je potrebno koristiti snažne vijke s podloškama ili pločama ili čeličnom oblogom.
Spajanje rogova u sljemenskom dijelu krova može se izvesti kraj-u-kraj, preklapanje ili polu-drveno
- Stavite glavu na njeno mjesto.
- Svi krovni nosači su sastavljeni na ovaj način. Prvo morate sastaviti ekstremne rešetke - tada će između njihovih ključnih točaka biti moguće rastegnuti segmente užeta, koji služe kao smjernica pri sastavljanju srednjih rešetki.
- Nosači su pričvršćeni zajedno s vodoravnim nosačima, koji bi trebali povezivati gornje dijelove regala. Podrožnice se također mogu postaviti u ranijoj fazi, odmah nakon postavljanja regala.

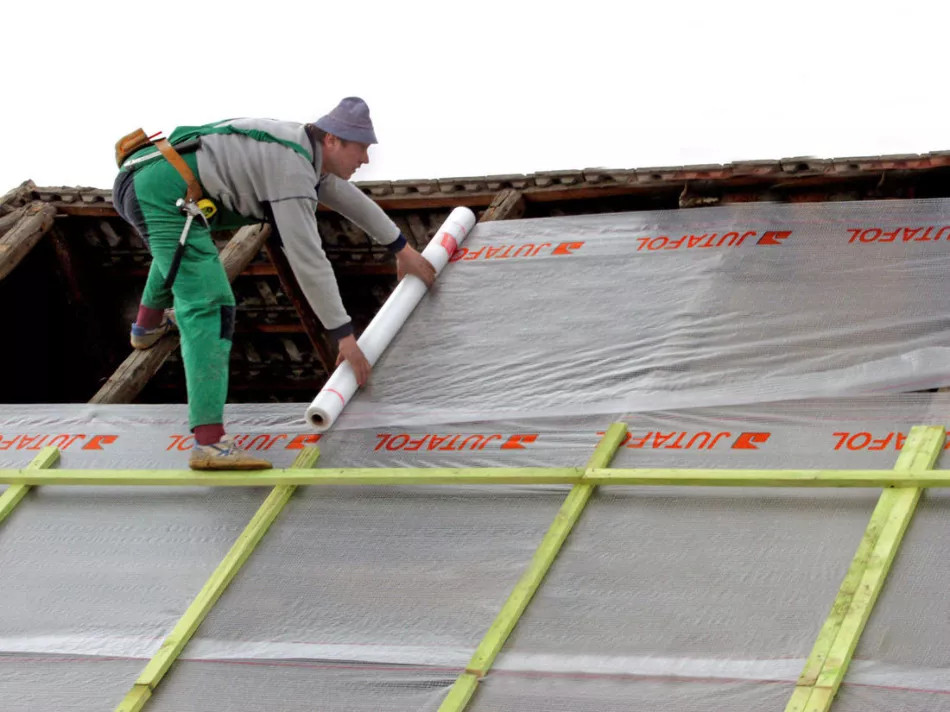

- Gotovi sustav rešetki prekriven je hidroizolacijskim filmom na vrhu. Kao što je već spomenuto, uz konvencionalne polimerne filmove, sada se proizvode membrane koje su barijera za vodu, ali propuštaju paru. U različitim smjerovima takva membrana djeluje drugačije, pa se mora položiti na ispravnu stranu (postoje oznake na platnu). Rola filma odmotava se u vodoravnim redovima, krećući se odozdo prema gore, a sljedeći red treba ležati na prethodnom s preklapanjem od 150 mm.
Hidroizolacijski premaz postavlja se paralelno sa strehom s preklopom od 150 mm
- Mjesta preklapanja su zalijepljena dvostranom trakom. Nije dopušteno rastezati film - trebao bi se savijati za 2-4 cm. Kako bi se spriječilo klizanje materijala, fiksiran je klamericom (građevinska klamerica).
- Duž rogova se nabija kontrarešetka - daske debljine 50-70 mm i širine 100-150 mm. Ovaj strukturni element neophodan je za stvaranje razmaka koji se može očistiti između hidroizolacije i krovnog materijala - to će ukloniti kondenzat koji nastaje uslijed prodora pare ispod premaza.
- Na vrhu proturešetke u smjeru okomitom na nju, napunjen je sanduk - daske, letvice ili čvrsti pod, čiji parametri ovise o vrsti krovnog materijala i izračunatom opterećenju.
Šipke kontrarešetke čine ventilacijski otvor, a uzdužni redovi letvi služe za pričvršćivanje krovnog materijala
- Krovište je pričvršćeno za sanduk.
Video: Montaža kosog krova
Izolacija kosog krova

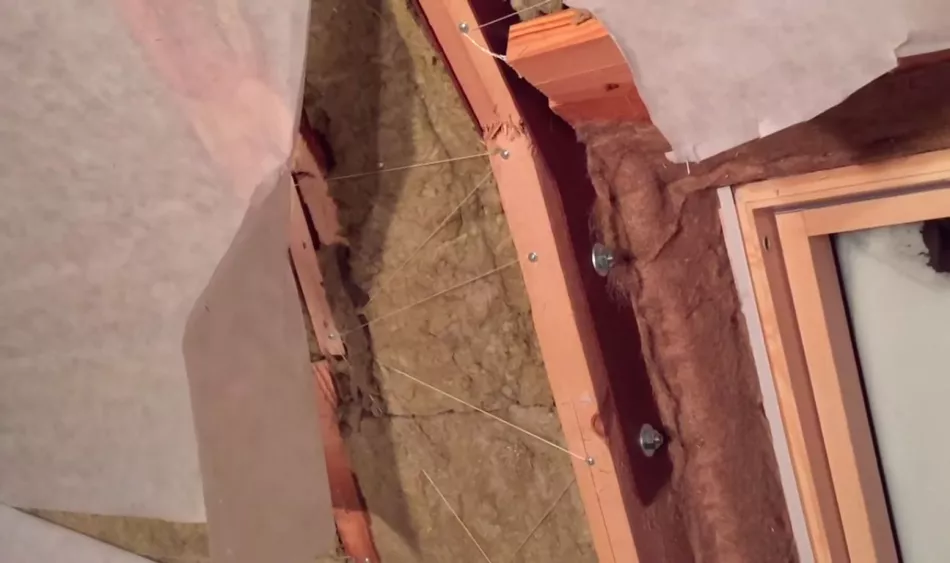

Izolacija krova izvodi se nakon dovršetka ugradnje rešetkastog sustava i polaganja hidroizolacijskog sloja.Značajka slomljenog krova je da je izolacija postavljena duž donjih rogova i stropa tavanske prostorije, formirane pufovima. Gornji trokut krova ostavlja se hladnim kako bi se osigurala ventilacija prostora ispod krova.
Izolacijske ploče trebaju ulaziti u međuprostore između greda rogova s primjetnom čvrstoćom kako se ne bi stvorili uvjeti za stvaranje hladnih mostova
Ako je kao hidroizolacija preko rogova postavljena obična folija, između nje i toplinske izolacije također mora postojati puhani razmak od najmanje 10 mm. Ako je postavljena superdifuzijska membrana, nema potrebe za uređajem za raspore.
Izolacijske ploče postavljaju se u više slojeva s pomaknutim fugama u svakom redu. Membrana parne brane postavlja se na vrh izolacije.
Krov je višeslojna struktura koja se sastoji od zaštitnih filmova, izolacije, krovišta i ventilacijskih otvora
Video: izolacija slomljenog mansardnog krova
Izbor krovnih materijala
Ostaje još odlučiti kako pokriti krov. Danas postoji dosta krovnih materijala, predstavljamo usporedni opis najpopularnijih od njih.
Ondulin
Izgledom ondulin podsjeća na škriljevac, samo što je višebojan. Prema unutarnjem sastavu, uređen je na potpuno drugačiji način: to je bitumenski materijal, poput krovnog materijala, samo što se ne koristi karton kao baza, već tvrdi list prešane celuloze. Ondulin košta malo više od škriljevca, ali i dalje ostaje u kategoriji proračunskih materijala.
Ondulin spada u kategoriju jeftinih krovnih materijala
Nedostaci ondulina:
- lit;
- ima malu snagu;
- kratkotrajno;
- po vrućem vremenu može širiti karakterističan miris bitumena;
- na zasjenjenoj strani, poput škriljevca, može rasti mahovina, iako proizvođači tvrde da je to nemoguće.
Pored niske cijene i široke palete boja, materijal ima prilično opipljive prednosti:
- ne proizvodi "bubnjave" zvukove tijekom kiše ili tuče;
- , za razliku od škriljevca, on je plastičan, što ga čini otpornijim na udarce i može se koristiti za pokrivanje krovova sa složenom konturom (" nesavitljivi" škriljevac bi uglavnom otišao u otpad);
- ima nisku toplinsku vodljivost u usporedbi s metalnim premazima, pa se ne zagrijava toliko na suncu.
Profiliranje
Danas je valovita ploča jedan od najpopularnijih krovnih materijala. "Profiliran" u prijevodu na svakodnevni jezik znači "valovit" , samo što valovi valovitog kartona nisu sinusoidni, poput škriljevca i ondulina, već trapezni.
Profilacija se proizvodi u obliku limova sa trapezoidnim valovima
Profilirani lim se izrađuje od čeličnih limova, koji su prekriveni dvostrukim zaštitnim slojem: prvo cinkom, zatim polimerom. Materijal je vrlo izdržljiv: radni vijek može doseći 40 godina. Ali imajte na umu da puno ovisi o vrsti zaštitnog polimera koji se koristi:
- Akril. Najmanje otporna vrsta premaza. Lako se ošteti tijekom ugradnje, brzo izgori i može se odlijepiti nakon 3 godine rada.
- Poliester. Najčešće se koristi. Što se tiče cijene i trajnosti, to je najbolja opcija za normalne uvjete, kada nema velike količine onečišćenja u atmosferi, a krov nije izložen intenzivnom mehaničkom naprezanju. Poliester se nanosi u sloju debljine 20-35 mikrona, stoga se tijekom ugradnje mora posebno paziti da se premaz ne ošteti.
- Plastisol (polimer na bazi PVC-a). Nanosi se u sloju debljine 175-200 mikrona, stoga ima povećanu otpornost na mehanička opterećenja i dobro podnosi kemijsku agresiju visoko onečišćene atmosfere. Ali u isto vrijeme nije dizajniran za visoke temperature i intenzivno ultraljubičasto zračenje, stoga nije pogodan za južne regije. Još jedna mana je što brzo izgori (za 4-5 godina).
- Pural. Ovaj premaz na bazi poliuretana pojavio se relativno nedavno. Nanosi se u sloju debljine 50 mikrona, odlikuje ga otpornost na sunčevo zračenje, kemijski utjecaj i temperaturne ekstreme. Također daje materijalu otpornost na trošenje.
- Polidifluorionad. Pod s takvim premazom je najskuplji, ali je i najotporniji. Dizajniran za ekstremne klimatske uvjete ili za kemijski aktivna okruženja. Na primjer, preporučljivo je pokriti zgrade koje se nalaze na morskoj obali s takvim valovitim pločama ili zgrade kemijskog poduzeća koje proizvodi emisije u okoliš.
Metalne pločice
Metalni crijep, kao i valovita ploča, izrađeni su od čeličnih limova obloženih polimerom, samo što im je dat složeniji oblik koji imitira površinu keramičkih pločica. Izgleda impresivnije, ali da biste dobili željeni oblik, morate koristiti tanji čelik, tako da je metalna pločica inferiorna u čvrstoći od valovite ploče.
Metalne pločice nadmašuju valovitu ploču u estetskim kvalitetama, ali su inferiorni od nje u čvrstoći i izdržljivosti
Metalni crijep ima sljedeće prednosti:
- Mala težina.
- Ekonomija.
- Estetski.
- Otporan na blijeđenje i habanje.
Ali ovaj materijal ima mane koje mogu uznemiriti vlasnika kuće:
- Visoka razina prijenosa zvuka: tijekom kiše i tuče, kuća će biti bučna.
- Puno otpada kod pokrivanja složenih krovova.
Monolitni polikarbonat
Prozirni monolitni polikarbonatni krov prilično je egzotična opcija. Zagrijavanje u ovom slučaju, naravno, nije predviđeno, pa bi takvo rješenje bilo prikladno samo u regiji s toplom klimom.
Polikarbonat kao krovište se uglavnom koristi na nestambenim zgradama, poljoprivrednim objektima i zgradama koje se nalaze u južnim regijama
Za pričvršćivanje plastičnih ploča na rogove, pričvršćen je okvir od aluminijskih ili čeličnih profila. Prilikom pričvršćivanja polikarbonata, potrebno je uzeti u obzir da ovaj materijal jako mijenja veličinu s promjenama temperature, stoga:
- promjer rupa za pričvršćivanje trebao bi biti 2-3 mm veći od promjera samoreznih vijaka;
- ne možeš čvrsto zavrnuti vijke.
Monolitni polikarbonat je drugačiji:
- otporan na udarce;
- mala specifična težina;
- otporan na vatru i blijeđenje;
- inertan u odnosu na agresivne kemijske elemente;
- jednostavno rukovanje i čišćenje.
Istovremeno, ovaj materijal je nestabilan za male oštre predmete i ima visok koeficijent linearnog širenja kada se zagrijava.
Meki rolo krovovi
Tradicionalno se razlikuju sljedeće vrste premaza mekih valjaka:
- krovni filc je karton impregniran petrolej bitumenom. Lako se postavlja i nije skup. Ali trajnost krovnog materijala ograničena je na pet godina, jer ne podnosi visoke i niske temperature. Kako bi se produžio vijek trajanja krova, potrebno ga je pokriti u nekoliko slojeva. Još jedan nedostatak krovnog materijala je zapaljivost;
- bikrost je višeslojni materijal koji se sastoji od stakloplastike, poliestera ili stakloplastike i dva sloja bitumenske smjese nanesene na obje strane osnovnog materijala. Ne boji se hladnoće i vrućine. S njim možete raditi čak i na nultoj temperaturi. Vijek trajanja je 10 godina;
- rubemast - razlikuje se od krovnog materijala dodavanjem raznih plastifikatora u bitumensku impregnaciju. Povećan sadržaj vezivnog bitumena s donje strane sprječava pucanje materijala. Životni vijek rubemasta približava se 15 godina.

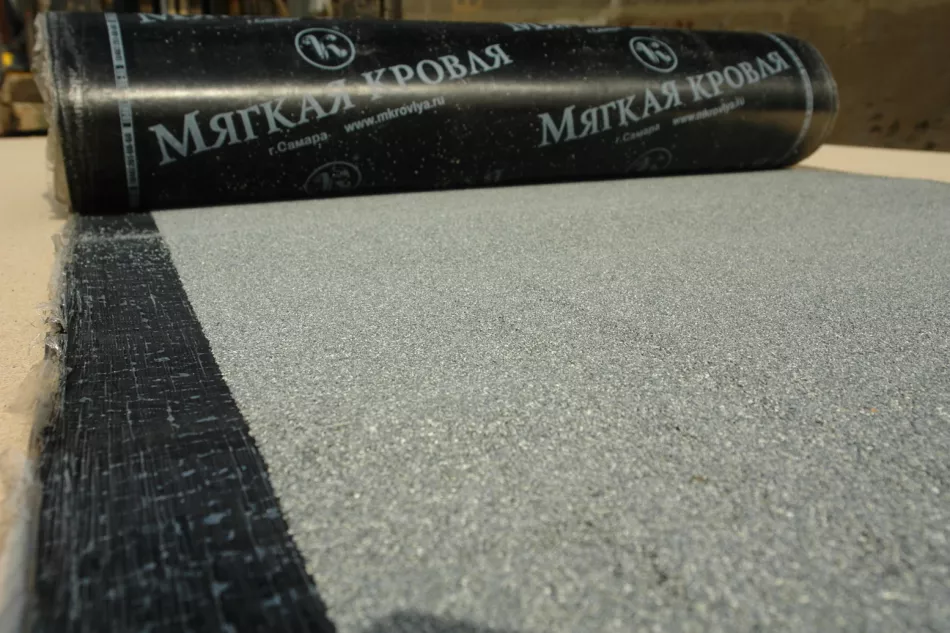

Rubemast, za razliku od krovnog pusta, ima prilično dug radni vijek - oko 15 godina
Svi ovi materijali proizvode se na bazi bitumena ili bitumensko-polimerne smjese. Mogu se koristiti samo na krovovima s nagibom do 25o - sa strmijih padina takav premaz može skliznuti na vrućini. Ne tako davno pojavile su se nove vrste mekog krovišta, čije su sirovine gumene i naftne smole.Mogu se polagati na padinama bilo koje strmine, a istovremeno, za razliku od bitumenskih, dobro podnose utjecaj negativnih čimbenika okoliša (životni vijek je 25 godina) i polažu se u jednom sloju (materijali koji sadrže bitumen polažu se u 3-5 slojeva).
Takvi materijali se i kod nas proizvode - to su Rukril i Cromel membrane. Širina role može biti do 15 m, tako da će biti vrlo malo šavova u premazu.
Membrane se pričvršćuju posebnim ljepilom ili samoreznim vijcima.
Kao što se može vidjeti iz crteža i dijagrama, kosi krov omogućuje korištenje tavanskog prostora uz maksimalnu korist. Ali u isto vrijeme nadmašuje uobičajeni kosi krov u složenosti kako u izračunima tako iu provedbi. Stoga, u nedostatku dovoljnog iskustva, preporučljivo je projektiranje i izgradnju povjeriti specijaliziranoj organizaciji.
