Za pomoćne prostorije jedna od najjednostavnijih, najpovoljnijih i najjeftinijih opcija za krovište bit će konstrukcija šupe. Možete to učiniti sami, a građevinski materijali bit će potrebni 2-3 puta manje nego za zabatni pandan. Krovni krov se lako montira, osim toga, s malim nagibom, savršeno se odupire opterećenju vjetrom, stoga je popularan u južnim regijama, gdje je često jak i oštar vjetar.

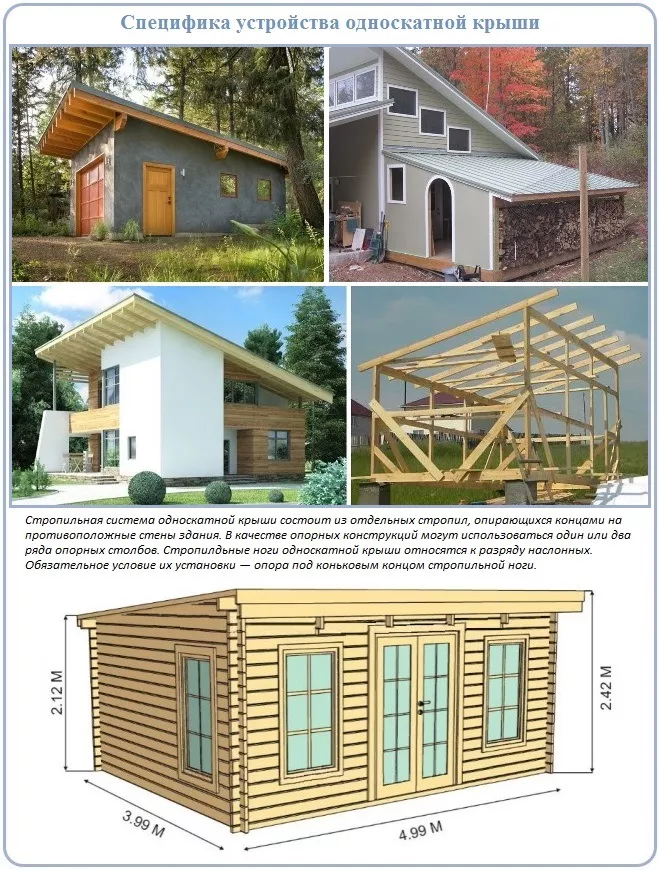

Značajke konstrukcije kosog krova

Kosi krovovi se vrlo rijetko koriste u stambenim područjima, ali ako trebate pokriti garažu, terasu ili bilo koju ostavu, onda je ovo jedna od najpraktičnijih i najpovoljnijih opcija.

Elementarni sustav rešetki stvoren je za krovni krov, tako da se čak i početnik u građevinskom poslu može nositi s njegovom instalacijom. Potpora za rafter sustav je drvena greda koja je pričvršćena na vanjske zidove i naziva se Mauerlat. Takav dizajn može imati različit kut nagiba, obično se to radi zbog razlike u visini suprotnih nosivih zidova. Ako je visina zidova zgrade ista, tada je zabat pričvršćen na jedan od njih i zahvaljujući njemu stvaraju potreban kut.

Svaki krov se može graditi i na stambenim zgradama i na svim gospodarskim zgradama

Kod raspona duljine veće od 13 m potrebno je ugraditi dva međupodupirača ispod rogova, čija su osnova nosači. Između stupova obično se napravi razmak od 1/3 širine raspona. Ojačanje se izvodi kontrakcijama i fiksiranjem na najbliži nosivi zid.

Ako govorimo o kutu nagiba, onda on ovisi o vrsti krovnog materijala koji se koristi i klimatskim uvjetima u kojima se kuća nalazi:

  • za obloge u rolama postavljene u 3 sloja dovoljan je nagib od 5o;
  • kod dvoslojnog krova, kut mora biti najmanje 15o;
  • ispod valovitog kartona i metalnih pločica, možete napraviti nagib od 12-14o;
  • škriljevac i prirodne pločice zahtijevaju strmije nagibe, počevši od 22o.

Ako zimi u regiji ima dosta oborina, onda je bolje napraviti veći nagib - 45o i više.

Prednosti i mane kosog krova

Najčešće, kada vlastitim rukama stvaraju krovni krov, izrađuju sustav rogova od drvenih elemenata.

Glavne prednosti krovnih krovova:

  • značajne uštede u građevinskom materijalu - obično ih je potrebno oko 2-3 puta manje nego za zabatnu konstrukciju;
  • jednostavnost postavljanja - takve krovove mogu graditi čak i osobe koje nemaju relevantno radno iskustvo;
  • mala težina - krov se može postaviti na zgrade s laganim temeljima;
  • svestranost - dvostrešni krovovi mogu se postaviti i na stambene zgrade i na gospodarske zgrade;
  • visoka otpornost na opterećenje vjetrom - ako područje izgradnje često ima jake i olujne vjetrove, krovni krov s malim kutom nagiba bit će dobar izbor.

Jednostrani dizajn također ima svoje nedostatke, koje ne treba zaboraviti:

  • ako je nagib krova mali, vrlo je osjetljiv na opterećenja snijegom. Ako je zimi kut nagiba manji od 45o, morat ćete očistiti snijeg, jer neće moći sam otići;

    Ako krov ima blagi nagib, tada ćete morati često uklanjati snijeg s njega

  • male kosine zahtijevaju i temeljitiju i kvalitetniju hidroizolaciju za sprječavanje curenja, a to je dodatno ulaganje vremena i novca;
  • s povećanjem nagiba krova povećava se njegova vjetrovitost, pa površina postaje osjetljivija na vjetar;
  • dizajn s jednim nagibom nije najatraktivniji i najrespektabilniji izgled.

Krov šupe savršen je za stambenu zgradu ili pomoćnu prostoriju koja se nalazi u južnim regijama, jer ima malo snijega i jaka opterećenja vjetrom.

Pripremna faza, odabir materijala

Prva faza izgradnje je razvoj projekta. Budući da je dizajn krovnog krova prilično jednostavan, nije teško sami napraviti crtež. Nakon izrade projekta, moći ćete odabrati prave građevinske materijale za krov i izračunati potrebnu količinu.

Ključ pouzdanosti i trajnosti krova uradi sam je pravi izbor materijala za sve njegove elemente:

  1. Za rogove se koriste balvani ili grede.Budući da su rogovi glavni krovni krov, oni podnose sav teret, pa pri njihovom odabiru morate biti posebno oprezni i gledati na kvalitetu drva. Najprikladniji su ariš, bor, smreka ili druga crnogorica, dok sadržaj vlage u drvu ne smije biti veći od 22%, inače se grede mogu iskriviti kada se osuše. Prilikom odabira presjeka grede uzimaju se u obzir veličina zgrade i težina krova. Minimalna debljina grede ne može biti manja od 10 cm, a promjer trupca ne može biti manji od 12 cm.Prilikom izračunavanja broja rafter nogu, morate se voditi činjenicom da korak između njih treba biti unutar 60 -120 cm, ovisno o vrsti krovnog materijala koji se koristi.

    Drvo za rogove treba biti suho, ravno i imati minimalan broj čvorova

  2. Za Mauerlat odabire se šipka s presjekom od najmanje 100x100 mm. Obično se za grede Mauerlat uzima i crnogorično drvo, koje ima dovoljnu čvrstoću, izdržljivost i pristupačnu cijenu.

    U nedostatku grede potrebnog presjeka za Mauerlat uređaj, dopušteno je koristiti dvije daske srušene duž cijele duljine

  3. Za sanduke možete pripremiti i šipke i daske. Budući da je opterećenje obloge znatno manje, zahtjevi za ove elemente nisu tako visoki kao za rogove. Daske moraju biti suhe, ravne, a njihova debljina ovisi o krovnom materijalu i može biti 25-40 mm.

    Obično se za letvu koriste ploče debljine 20-40 mm, one također moraju biti suhe i ravne, ali zahtjevi za njihovu kvalitetu nisu jako visoki

  4. Za završnu dasku potrebno je koristiti kvalitetne kantirane daske debljine 25-30 mm jer je to dodatni element i nalazi se na vidljivom mjestu. Ako je krov prekriven metalnim pločicama, tada možete kupiti posebne završne trake dizajnirane za ovu vrstu krova.

    Za krajnju dasku biraju se kvalitetne obrubljene daske jer će ovaj element uvijek biti na vidiku

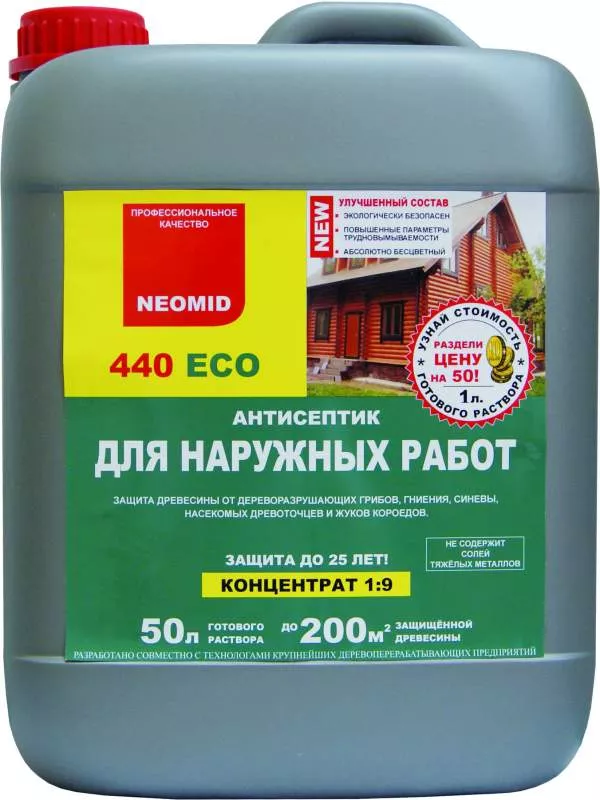

Sve drvene elemente prije ugradnje potrebno je tretirati antisepticima kao što su Neomid, Novax, Luxens, Akvateks, Profisept ili dr.

Za zaštitu svih drvenih elemenata od negativnih učinaka vanjskih čimbenika, potrebno ih je tretirati antiseptikom

Za izradu krovne pite trebat će vam sljedeći materijali:
  1. Pričvršćivači. Da biste sigurno pričvrstili sve strukturne elemente krovnog krova, trebat će vam različiti pričvrsni elementi. Ovisno o tome koji će se dijelovi montirati, koriste se vijci, čavli ili samorezni vijci. Kako bi se ojačala konstrukcija kako bi bolje izdržala opterećenja vjetrom, može se koristiti nekoliko vrsta pričvrsnih elemenata istovremeno.
  2. Toplinska izolacija. To može biti mineralna vuna, polistiren ili prskana poliuretanska pjena. Lakše je raditi s pločastim materijalima, za ugradnju valjanih materijala bit će potreban pomoćnik, a za raspršene materijale posebna oprema.

    Možete koristiti različite vrste izolacije, ali za kosi krov najpovoljniji i jeftiniji su pločasti materijali

  3. Materijali za hidro i parnu branu. Kako bi zaštitili podkrovni prostor i izolaciju, nužno je kupiti i pravilno postaviti parnu i hidroizolaciju. Za hidroizolaciju krova mogu se koristiti različiti materijali:
    • filmovi i membrane. Za zaštitu od vjetra i atmosferske vlage koriste se filmovi otporni na vlagu i vjetar, a mogu se koristiti i superdifuzijske membrane;
    • tekuća hidroizolacija ili hidroizolacija u spreju. Obično je riječ o tekućoj gumi ili dvokomponentnim akrilnim sastavima koji vam omogućuju potpuno prekrivanje površine, bez obzira na složenost oblika;
    • prodorna hidroizolacija. Koristi se na krovovima s poroznom strukturom i omogućuje popunjavanje svih pukotina i pora. Obično je to tekuće staklo, polimeri ili smole;
    • lijepljenje hidroizolacije - materijali u obliku ploča ili rolni: hidroizol, krovni materijal, staklokrilac i dr.

    Za metalne krovove obično se koriste folije hidro-parne brane s dodatkom UV stabilizatora, ojačane folije ili s antikondenzacijskim slojem. Parne brane su svestrani materijal koji dobro štiti i krovište i toplinsku izolaciju od pare i kondenzata.

  4. Krovni materijal. Postoji širok izbor završnih premaza, sve ovisi o klimatskoj zoni u kojoj se radovi izvode, kao io preferencijama i financijskom stanju vlasnika. Obično se za krovove šupa koriste valjani materijali, škriljevac, ondulin, valovita ploča ili metalne pločice.

    Za kosi krov mogu se koristiti krovni materijali u rolama i pločama

Proračun šupe za krovove

Ako odlučite sami izgraditi kosi krov, morate napraviti prave izračune. Da biste izvršili izračune, morat ćete definirati sljedeće parametre:

  • širina i duljina raspona između nosivih zidova;
  • duljina i presjek rogova;
  • presjek i broj greda;
  • kut krova.

Kod izrade krovnog krova, dovoljno je jedan od naspramnih nosivih zidova napraviti malo višim i time će se dobiti potreban kut nagiba. Broj greda, njihov presjek i potreba za jačanjem rogova ovisit će o udaljenosti između nosivih zidova.

Prije nego što napravite crtež i napravite izračune, morate odlučiti planirate li tavan koristiti kao dnevni boravak.Ako da, tada kut nagiba treba biti velik. Ako kuća ima verandu, tada možete organizirati zajednički kosi krov. Sve ove točke također se moraju uzeti u obzir u fazi planiranja. Nakon toga možete nastaviti s izračunima:

  • trajna i dinamička opterećenja. Konstantna opterećenja uključuju težinu svih elemenata koji se nalaze na krovu i stalno su na njemu. Promjenjiva ili dinamička opterećenja javljaju se povremeno: snijeg, vjetar, ljudi koji čiste ili popravljaju krov itd.;
  • snježna opterećenja. Ovaj pokazatelj je vrlo važan u regijama gdje zimi ima puno oborina. Ako je kut nagiba 45 stupnjeva ili više, tada se na takvoj površini snijeg obično ne zadržava dugo i ostavlja ga sam. Pri manjim kutovima ostat će na krovu i stvarati dodatno opterećenje na njemu. U srednjim geografskim širinama stručnjaci preporučuju izradu kosih krovova s nagibom od 30 stupnjeva ili više, što će značajno smanjiti opterećenje snijegom.Ako u vašem području ima puno snijega, a kut nagiba krova je mali, zimi ćete ga morati očistiti lopatom;

    Normalna vrijednost opterećenja snijegom ovisi o regiji u kojoj se gradi

  • opterećenje vjetrom. Ako se kuća nalazi u području s čestim i oštrim vjetrovima, tada se ne preporučuje izgradnja krovnih krovova s velikim kutom nagiba. Ako je nagib kosine 45o, tada će pri jakom vjetru biti izložen opterećenjima 5 puta većim od onih koje doživljava krov s nagibom od 10o Prilikom izrade krova, njegov donji dio treba biti usmjeren u smjeru odakle vjetar najčešće puše;.

    Što je veće opterećenje krova vjetrom, to mu je potreban manji nagib

  • mješovita opterećenja. Osim toga, moraju se uzeti u obzir i druga privremena opterećenja.Mnogi ljudi to zanemaruju i zaboravljaju uzeti u obzir kratkoročne čimbenike koji povećavaju opterećenje krova. Na primjer, možete navesti slučaj kada će zimi nekoliko ljudi biti na krovu kako bi čistili snijeg ili će jak vjetar puhati istovremeno s velikom količinom snijega.

Kut nagiba i visina prednjeg zida

Kod konstrukcije šupe kut nagiba dobiva se zbog razlike u visini zidova na koje se oslanja. Prema važećim propisima, kut nagiba krovnog krova trebao bi biti unutar 5-60oAko postoji mogućnost velikih opterećenja snijegom, preporuča se držati unutar 45-60o, a kod velikih opterećenja vjetrom - 5-20o

Poznavanjem kuta nagiba krova α moguće je odrediti visinu kote fasadnog zida. To se radi prema formuli Lf. st.=B ∙ tg α, gdje je B širina zgrade. Vrijednosti tangente željenog kuta mogu se uzeti iz referentne tablice.

Tablica: vrijednosti sinusa i tangensa različitih kutova za izračun krovnog krova

Kut krova, stupnjevitg αgrijeh α
50,090,09
100,180,17
150,270,26
200,360,34
250,470,42
300,580,5
350,70,57
400,840,64
4510,71
501,190,77
551,430,82
601,730,87

Visoki krovovi daju zgradi skladniji izgled, ali s financijske točke gledišta, ravni krov će koštati puno manje.

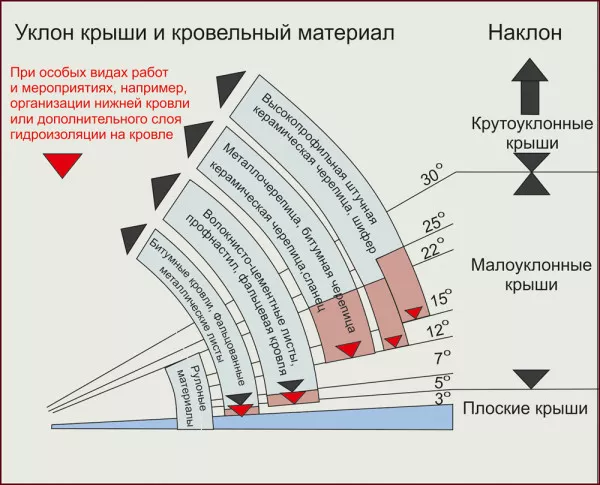

Minimalni nagib kosih krovova

Za svaku vrstu krovnog materijala proizvođači preporučuju minimalne kutove nagiba.

Prilikom proračuna krovnog krova, potrebno je uzeti u obzir zahtjeve proizvođača krovišta za minimalni kut nagiba

Sljedeći pokrovi mogu se koristiti za krovnu šupu:

  1. Rolo bitumenski krov. Ovo je uobičajena vrsta krovnog materijala za konstrukciju šupe. Proizvođači ograničavaju minimalni kut nagiba takvog krova na 3o, ali u praksi, ispod bitumenskog krova, padine s nagibom od najmanje 5osu izdržljiviji i pouzdaniji bitumensko-polimerni materijali, koji su na vrhu prekriveni kamenim komadićima. Ova se opcija obično koristi za pokrivanje proračunskih kuća ili pomoćnih prostorija.

    Maksimalni nagib strešnog krova za bitumenske valjane krovove ne smije prelaziti 25°, ali obično ne prelazi 15°

  2. Škriljevac. Ovdje pristranost mora biti značajna. Ako se koriste obične ploče, minimalni kut skošenja trebao bi biti 25o. Što je veći kut nagiba, to je više potrebno preklapati listove.

    Ako se koristi obični škriljevac, minimalni nagib krova trebao bi biti 25°

  3. Europloče ili bitumenske ploče. Pod ovim premazom dopušten je ravni krov s minimalnim kutom nagiba od 6 °. Ne samo da količina preklapanja ploča ovisi o nagibu krova, već i o koraku sanduka:
    • za nagib od 6-10o napravite čvrst sanduk;
    • pod kutom nagiba od 10-15o korak sanduka treba biti 45 cm;
    • za strmije krovove dopušteni razmak između redova letvi je 60 cm.

      Kod europloča, kut nagiba krova može biti od 6°, ali ako je manji od 10°, tada je potrebno napraviti kontinuirani sanduk

  4. Metalni crijep. Dopuštena je ugradnja na krovove s nagibom 12o. Istodobno je potrebno pažljivo zatvoriti sve šavove, a to je dugo i skupo, stoga su krovovi s kutom nagiba većim od 22o obično prekriveni metalnim pločicama , dok spojevi nisu zapečaćeni.

    Ako je nagib krova veći od 22°, tada se fuge između ploča metalnih pločica ne mogu brtviti

  5. Profiliranje. Ovaj materijal se može ugraditi na krovove s kutovima nagiba od 7o. S povećanjem preko 10 °, napravi se veće preklapanje i dodatno se postavlja brtvena traka.

    Kut nagiba ispod valovitog krova može biti od 7 stupnjeva

  6. Krovni spoj. Bez obzira na to koji se šav koristi - tvornički ili napravljen na gradilištu, kut nagiba krova trebao bi biti veći od 8 °, a ako su spojevi dodatno zabrtvljeni, tada se može smanjiti na 5 °.

    Kut šavnog krova trebao bi biti veći od 8°, ali ako su šavovi dodatno zabrtvljeni, može se smanjiti na 5°

  7. Bitumenske pločice. Za ovaj materijal minimalni kut skošenja je 12o. Ako ne prelazi 22o, tada se sloj obloge izrađuje kontinuirano, a pod velikim kutovima postavlja se samo duž vanjskih kontura.

    Minimalni nagib bitumenskog krova mora biti 12 stupnjeva

  8. Prirodne pločice. Ovdje kut nagiba ne može biti manji od 25o, a ako postoji dodatni vodonepropusni sloj, može se smanjiti na 15o. Ovo je težak materijal, pa se vrlo rijetko koristi za pokrivanje krovova.

    Za dvostrešne krovove prirodni crijep se rijetko koristi, jer je težak i stvara veliko opterećenje na konstrukciju

Proizvođači mogu dati zasebne preporuke za ugradnju svojih materijala, ali pri određivanju nagiba krova šupe moraju se uzeti u obzir i tehnički zahtjevi i arhitektura zgrade.

Proračun rogova

Obično su rogovi izrađeni od borovih dasaka presjeka 50x150 mm. Bor ima visoku čvrstoću, ne boji se vlage, relativno malo teži i ima pristupačnu cijenu. Izračunat ćemo rešetkasti sustav na primjeru zgrade sa sljedećim parametrima:

  • duljina fasade D=10 m;
  • širina kuće A=6 m;
  • kut nagiba krova (između kosine i stropova) α=20o.

Redoslijed izračuna je sljedeći:

  1. Pronađi razliku između visine prednjeg i stražnjeg zida. Iz pravokutnog trokuta koji čine rogovna noga, podna greda i željeni segment fasadnog zida dobivamo da je B=A ∙ tg α=6 ∙ 0,36=2,16 m.
  2. Iz istog trokuta izračunavamo duljinu noge splavi pomoću formule C=B / sin α=2,16 / 0,34=6,35 m. Ovoj veličini morate dodati vrijednost prepusta vijenca. Ako ih uzmemo jednake 50 cm, tada će ukupna duljina rogova biti 6,35 + 0,5 + 0,5=7,35 m.

    Prilikom proračuna krova šupe uzimaju se u obzir najjednostavniji geometrijski oblici: pravokutnik nagiba i trokut zabata

  3. Izračunajte broj rogova. Ako napravite korak splavi od 60 cm, tada će im trebati 10 / 0,6 \u003d 16,67 ≈ 17 kom. U ovom slučaju treba imati na umu da se sa svakog ruba postavlja po jedan element rogova, tako da će trebati još jedan ukupno, tj. 18 komada.
  4. Izračunajte površinu krova. Da bismo to učinili, pomnožimo duljinu splavi sa širinom zgrade: S \u003d C x D \u003d 7,35 x 10 \u003d 73,5 m². Pri kupnji materijala dobivenoj površini obično se dodaje rezerva od 5% za rezanje i 10% za preklapanje, tako da je S=73,51,15=84,5 m².
  5. Odredite količinu izolacijskog materijala. Tipično, rola ima širinu od 1 m i duljinu od 15 m, odnosno njegova površina je 15 m². Dakle, za dotični krov trebat će 84,5 / 15=5,6 ≈ 6 rola.

Količina materijala potrebna za sanduk ovisi o tome hoće li biti čvrst ili rijedak. Za krovni krov s blagim nagibom, kontinuirana obloga obično je izrađena od šperploče otporne na vlagu. Njegova količina određena je prethodno izračunatom površinom nagiba.

Proračun podnih greda

Prije postavljanja greda, one se, kao i drugi drveni elementi, moraju tretirati antiseptikom. Polažu se na Mauerlat ili oklopni pojas u koracima od 0,6-1 m. Grede se moraju montirati ako se planira koristiti tavanski prostor ili ako je konstrukcija šupe postavljena na nosive zidove iste visine. Kod izgradnje garaže često se postavljaju samo rogovi i krovni materijal, dok se iznutra dobije kosi krov.

Prilikom proračuna podnih greda kosog krova potrebno je odrediti njihovu duljinu i presjek. Da biste izračunali duljinu greda, izmjerite dimenzije raspona krova i dodajte vrijednost njihove ugradnje u zid, koja bi trebala biti najmanje 150 mm sa svake strane.To jest, ako se preklapa raspon od tri metra, tada bi duljina grede trebala biti 3,3-3,5 m. Za drvene grede optimalna veličina raspona je 2,5-4 m, maksimalna je 6 m.

Za određivanje presjeka greda, možete koristiti online kalkulator ili preglednu tablicu.

Tablica: Ovisnost poprečnog presjeka greda o koraku polaganja i duljini raspona

Korak, mRaspon, m
23456
0,675h10075x200100x200150x200150x225
1.075x150100x175125x200150x225175x250

Video: postupak proračuna elemenata rešetkastog sustava i krovnog materijala

Instalacija rešetkastog sustava

Stvaranje sustava rešetki s jednim nagibom pruža dvije mogućnosti montaže:

  1. Postavljanje rogova na suprotne zidove različitih visina.
  2. Ugradnja rešetkastog sustava na zidove iste visine. U ovom slučaju izrađuju se trokutaste rešetke koje se sastoje od podne grede, rogove i okomitog stupa.

U drugom slučaju troši se više drva, ali se trokuti mogu napraviti na tlu, što pojednostavljuje i ubrzava montažu. Istina, možda će biti potrebni posebni alati za postavljanje trokuta.

Sustav rešetki postavlja se sljedećim redoslijedom:

  1. Instalacija Mauerlat.Ovaj element je montiran kroz nosive zidove. Za krov od metalnih pločica ili profiliranih ploča dovoljno je uzeti gredu debljine 100 mm, ali ako je kut nagiba velik i koriste se teški krovni materijali, tada njegova okomita veličina može biti 200 mm. Ispod grede postavlja se krovni materijal, nakon čega se pričvršćuje na zid dugim sidrima u koracima od 80-100 mm.

    Za pričvršćivanje Mauerlat-a na nosivi zid koriste se sidra duljine najmanje 20 cm ili klinovi zazidani u zidu

  2. Postavljanje podnih greda. Ovi elementi se ne mogu postaviti, ali ako planirate koristiti tavanski prostor ispod potkrovlja, onda ne možete bez njih.

    Ako ne planirate koristiti tavanski prostor, tada se ne mogu postaviti podne grede

  3. Priprema mjesta za montažu rogova. U Mauerlatu se izrađuju rezovi uzimajući u obzir izračunati korak između rogova.Kako bi se postigla veća točnost, bolje je koristiti ručnu pilu. Izrezi moraju biti napravljeni pod kutom koji točno ponavlja nagib krova. Drvo iz utora uklanja se dlijetom.

    Za pričvršćivanje rogova u Mauerlat, izrađuju se rezovi ili urezi

  4. Učvršćivanje rogova. Najprije se postavljaju i učvršćuju krajnji rogovi, nakon čega se između njih povlači konac, a ostatak rogova je već izložen duž njega. Za pričvršćivanje trupaca splavi koriste se dugi čavli sa širokim šeširima. Ako je raspon velik, tada se u sredini mogu postaviti dodatni nosači.

    Za pričvršćivanje rogova na Mauerlat često se koristi klizni mehanizam koji omogućuje pomicanje strukturnih elemenata u malim granicama sa sezonskim deformacijama zgrade

Strop iz profilne cijevi

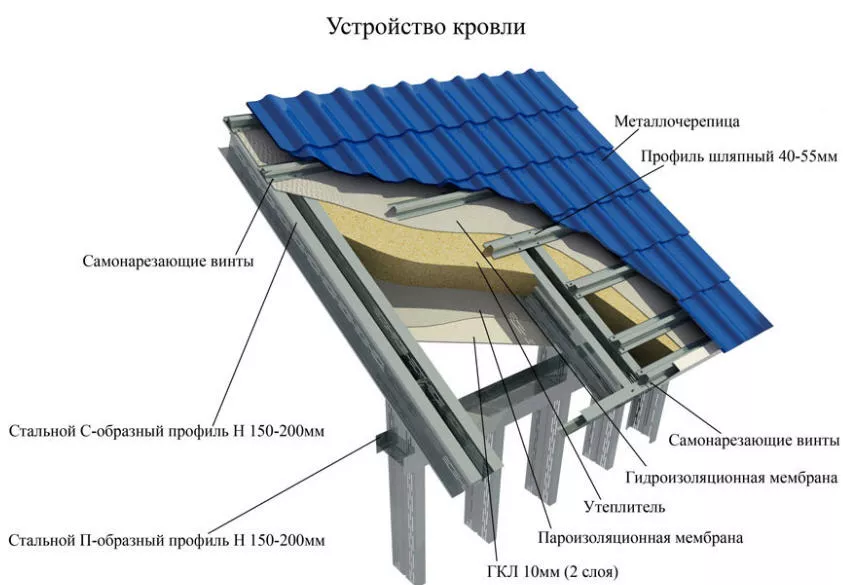

Ako je širina zgrade veća od 10 metara, preporučljivo je koristiti ne drvene, već metalne grede. U ovom slučaju, Mauerlat je također izrađen od metala, a rogovi su pričvršćeni na njega zavarivanjem.

Postoje i srednje mogućnosti kada su rogovi izrađeni od profilne cijevi, a sanduk je izrađen od drveta, što vam omogućuje da dobijete izdržljivu i ne baš tešku strukturu. U ovom slučaju, nemoguće je da drvo dođe u dodir s metalom, pa se tretira spojevima otpornim na vlagu ili se brtve izrađuju od krovnog pusta.

Ako raspon ima širinu veću od 10 metara, preporučuje se ugradnja metalnih rogova kako bi se dobila pouzdana i izdržljiva konstrukcija

Metalne rešetke obično se izrađuju kao rogovi, sastoje se od donjeg i gornjeg sloja, između kojih se postavljaju nosači i nosači, tvoreći rešetke. Tako se od profilne cijevi malog presjeka dobiva jaka i pouzdana konstrukcija.

Razmak među rogovima

Udaljenost između susjednih nogu rogova naziva se korak. Da biste dobili točnu vrijednost, morate napraviti jednostavne izračune:

  1. Odredite duljinu rampe.
  2. Podijelite dobivenu vrijednost s odabranom veličinom koraka, koja je obično u rasponu od 0,6-1,2 m.
  3. Dodajte 1 rezultatu, nakon čega se rezultat zaokružuje.
  4. Dužinu nagiba podijelite s brojem dobivenim u prethodnom koraku.

Razmotrimo konkretan primjer.

  1. Recimo da je duljina padine 20,5 m.
  2. Odaberite korak preliminarne instalacije od 0,8 m i podijelite duljinu nagiba s njim: 20,5 / 0,8=25,6.
  3. Dodajmo 1 ovoj vrijednosti, dobivamo 26,6 i zaokružimo rezultat na 27. To znači da će takva zgrada trebati 27 rogova.
  4. Dužinu zgrade podijelite s 27 i dobijete 0,74. Rogovi moraju biti postavljeni u koracima od 74 cm.

Imajte na umu da je dobivena vrijednost udaljenost između središnjih osi rogova.

U ovom primjeru, razmak između rogova uzet je nasumično. Zapravo, pri odabiru je potrebno uzeti u obzir niz parametara, od kojih je glavni presjek rogova. Preporuke za odabir koraka ugradnje rogova dane su u sljedećoj tablici.

Tablica: ovisnost koraka ugradnje rogova o njihovoj veličini

Duljina rogova, mUdaljenost između rogova, cmVeličina presjeka grede rogova, cm
Do 31208x10
Do 31809 x 10
Do 41008 x 16
Do 41408 x 18
Do 41809 x 18
Do 61008 x 20
Do 614010 x 20

Video: krovni krov - uređaj, montaža korak po korak

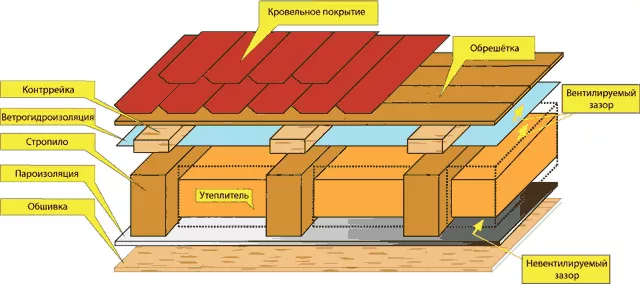

Torta s kosim krovom

Struktura i sastav krovnog kolača šupe ovisit će o materijalu koji će se koristiti za njegovo pokrivanje. Pravilna ugradnja svih izolacijskih slojeva omogućuje produljenje životnog vijeka ne samo krova, već i cijele zgrade.

Kod ugradnje toplog krova potrebno je postaviti slojeve izolacije, hidro- i parne brane u potkrovni prostor. Materijal za toplinsku izolaciju može biti i ploča i valjak, iako je prikladnije postaviti ploče između rogova kosog krova.Između izolacije i krovnog materijala postavlja se hidroizolacijski sloj, a parna brana je pričvršćena na izolaciju sa strane prostorije.

Da biste dobili visokokvalitetni krovni krov, morate pravilno položiti sve slojeve krovnog kolača i stvoriti potrebne ventilacijske otvore

Hidroizolacija

Nakon postavljanja rogova kreće se s polaganjem hidroizolacijskog sloja. Za to se mogu koristiti različiti materijali, na primjer, krovni materijal. Ali prikladan je za krov koji je dobro prozračen, au drugim slučajevima bolje je koristiti antikondenzacijsku membranu. Hidroizolacijski sloj je fiksiran uz pomoć šipki proturešetke. Moguće je pričvrstiti film na rogove i klamericu, dok se mora položiti s preklapanjem i bez smetnji. Dopušteno savijanje filma od 2-4 cm.

Ventilacija krovne zgrade

Ventilacija u prostoriji s krovom može se organizirati na nekoliko načina:

  1. Prirodno. Ovo je najjeftinija opcija, za čije je organiziranje dovoljno napraviti rupu u donjem dijelu fasadnog zida i zatvoriti je rešetkom. Na suprotnoj strani potrebno je provesti ventilacijsku cijev kroz istu rupu u gornjem dijelu zida ili u krovu. Hladan svježi zrak će ulaziti u prostoriju kroz donji otvor, a topao i vlažan zrak će se uklanjati kroz suprotni otvor. Zimi takav sustav radi mnogo učinkovitije nego ljeti.

    Prirodna ventilacija je učinkovitija tijekom hladne sezone, kada se temperaturna razlika između unutarnjeg i vanjskog prostora povećava

  2. Mehanički. U fasadni zid umetnut je ventilator koji dovodi zrak u prostoriju, a na suprotnoj strani je postavljena ventilacijska cijev na isti način kao u prethodnom slučaju. Da biste stvorili intenzivniju izmjenu zraka, također možete umetnuti ventilator koji radi na izvlačenju zraka u njega.Mora se uzeti u obzir da snaga opreme koja se koristi u opskrbnom dijelu mora biti manja nego u ispušnom dijelu, inače će se u prostoriji stvoriti kondenzat. Osim ventilatora, sustav mehaničke ventilacije uključuje filter i grijač, što poskupljuje konstrukciju i komplicira njezinu instalaciju.
  3. Kombinirano. Takav sustav je hibrid između prirodne i mehaničke ventilacije i najčešće se koristi u industrijskim prostorima.

Odabir i postavljanje krovišta vlastitim rukama

Postoji veliki izbor krovnih materijala za pokrivanje krova šupe - ovo je krovni materijal, metalne pločice, valovita ploča, ondulin, škriljevac i drugi.

Najčešće korišteni pločasti materijali poput škriljevca, ondulina i valovitog kartona. Polaganje počinje s zavjetrine, dok gornje ploče trebaju biti na dnu. Prvo se postavlja prva ploča, zatim dvije druge ploče u istom redu, zatim dvije ploče u drugom redu i jedna ploča se dodaje u prvi red.Horizontalno se preklapaju u jednom valu, a okomito - za 15-20 cm.

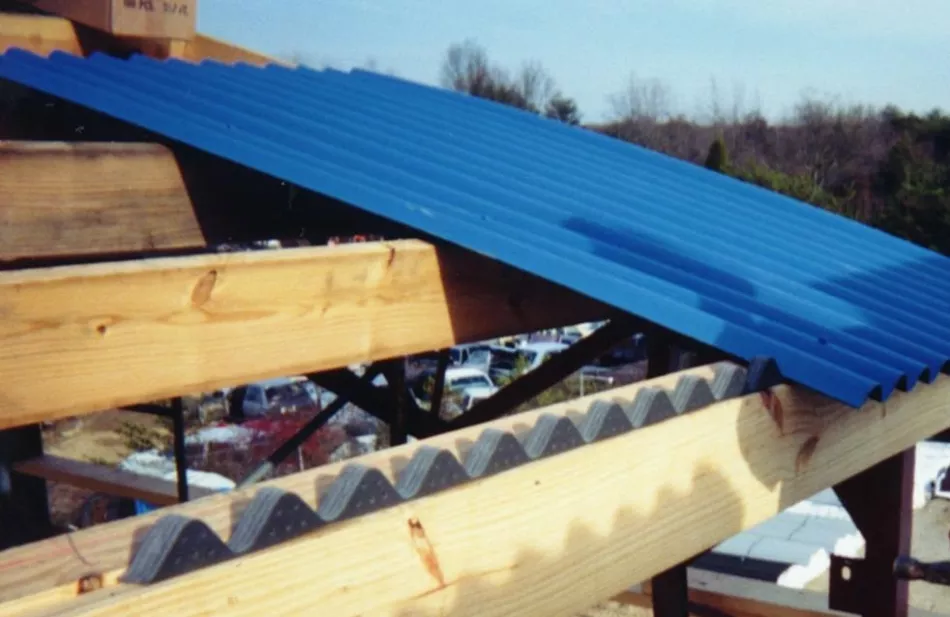

Profiliranje

Ovisno o nagibu krova i karakteristikama materijala, valoviti karton se polaže na čvrsti ili rijetki sanduk:

  • pri kutovima nagiba do 15o ispod limova s visinom vala do 20 mm izrađuje se kontinuirani pod, a za kruće (s valom od 21 do 44 mm) proizvodi, sanduk se montira s korakom od 300 do 500 mm;
  • za strmije padine, sanduk se izrađuje rijetkim, dok nagib može varirati od 300 mm (profilirani lim razreda S-10) do 1000 mm ili više (nosivi zidni paneli NS-35, S-44 i ostali).

Za pričvršćivanje limova na sanduk koriste se posebni samorezni vijci s brtvenom podloškom. Ne mogu se jako uvijati, ali također ne mogu biti ni premalo stisnute. Između listova u zoni preklapanja možete postaviti tanki sloj staklene vune. Takav sloj će spriječiti propuhivanje krova, a istovremeno ne ometa normalnu ventilaciju.

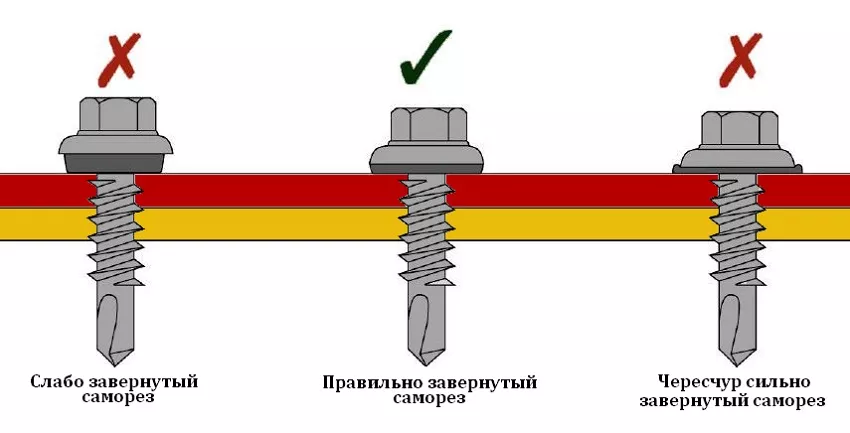

Krovni vijak mora biti zavrnut tako da gumena brtvena podloška bude malo zgnječena, ali ne spljoštena silom zatezanja

Video: Montaža krova nadstrešnice od valovitog kartona

Ondulin

Kako bi se prvi red ravnomjerno položio, čavli se zabijaju na krajeve krajnjih rogova i između njih se povlači konop za gradnju. Kao i kod drugih pločastih materijala, rad počinje na donjem rubu krova. U nizu, ploče ondulina preklapaju se za jedan val, a između redova - za 15-17 cm i s bočnim pomakom od pola lista. Čavli se zabijaju u vrh vala u šahovskom uzorku. Ovaj materijal potrebno je montirati na temperaturi zraka od 0 do 30 °. Kod nagiba krova do 10o ispod ondulina se izrađuje kontinuirani sanduk, na strmijim padinama - rijetki u koracima od 45-60 cm.

Prilikom postavljanja pločastih materijala kao što su ondulin i škriljevac, čavli se zabijaju u greben vala

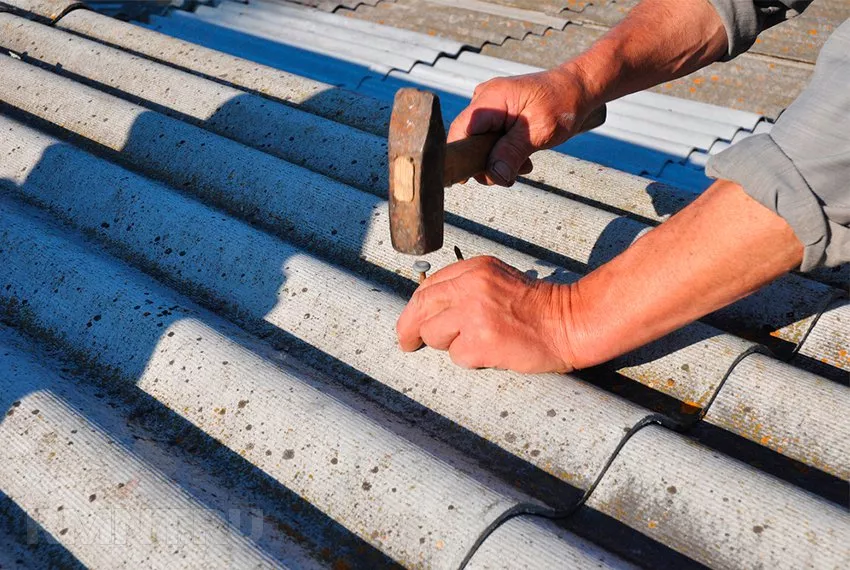

Slate

Za pričvršćivanje ploče koriste se posebni čavli. Kako se materijal ne bi podijelio, bolje je prethodno izbušiti rupe na vrhu vala. Čavli se ne zakucaju vrlo čvrsto, prije nego šešir dotakne škriljevac. Za zaštitu od curenja, na nokte se mora staviti gumena brtva. Škriljevac je prilično težak materijal, pa je sanduk ispod njega izrađen od dasaka debljine 32-40 mm ili od šipke 50x50 mm. Korak letve ovisi o kutu nagiba krova i iznosi 450 mm za blage nagibe (kut nagiba do 22o) i 750 mm za strmije nagibe.

Budući da je škriljevac prilično krt materijal, bolje je napraviti rupu bušilicom prije no što zakucate čavao

Montaža se može izvoditi jedna do druge, kada se ploče postavljaju s pomakom u svakom redu za pola širine ili bez pomaka, sa rezanjem uglova na spoju četiri elementa. Škriljevac možete rezati pilom za metal ili brusilicom, ne možete slomiti listove.U fazi projektiranja potrebno je izraditi shemu rasporeda listova koja će pomoći pri kupnji potrebne količine materijala.

Ako odlučite sami montirati krovni krov, lako ćete se nositi s ovim zadatkom. Prilikom gradnje zgrade mora se imati na umu da se nagib krova uvijek izvodi prema vjetru. Bolje je napraviti barem mali potkrovlje, jer će njegova prisutnost pomoći u izbjegavanju velikih temperaturnih fluktuacija u prostoriji. Ako slijedite tehnologiju i savjete stručnjaka, onda ćete sigurno uspjeti.

Kategorija:

Izgradnja
