Najnovije građevinske tehnologije danas pružaju priliku za realizaciju bilo koje arhitektonske ideje za konfiguraciju krova privatne kuće. Ipak, klasični oblik zabata, unatoč brojnim modnim trendovima, ostaje popularan i tražen. Osnova zabatnog krova je rešetkasti sustav, stoga je važno pravilno i točno izračunati njegove parametre i tehničke pokazatelje kako bi se osigurala pouzdanost i trajnost cijele konstrukcije.
Varijante krovnih rešetkastih okvira zabatnog krova

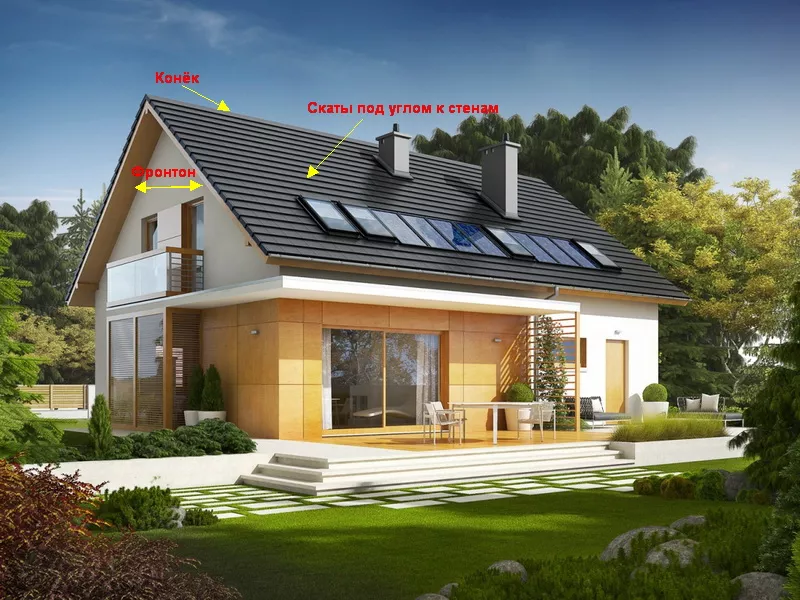

Dvovodni krov je konstrukcija u kojoj su dvije pravokutne ravnine, koje se nazivaju kosine, postavljene pod danim kutom u odnosu na zidove, a trokutasti dijelovi zgrade djeluju kao zabati.
Dvostruki krov je najčešći dizajn koji se besprijekorno uklapa u svaki krajolik i savršeno štiti od vremenskih nepogoda
Sbatni krovovi prisutni su stoljećima. Lako se postavljaju, izdržljivi su, vrlo su otporni na vremenske uvjete i mogu se koristiti u različitim klimatskim područjima. Najčešći oblici dvovodnih krovova su klasični, izlomljeni i asimetrični.
Postoji veliki izbor arhitektonskih i tehnoloških rješenja za krovove s dva nagiba
Video: dvovodni krovni rešetkasti sustav
No nedavno, zahvaljujući dizajnerskim fantazijama i modernim krovnim materijalima, privatne kuće sve su više okrunjene neobičnim zabatnim strukturama koje postaju vrhunac eksterijera, privlačeći poglede svojom originalnošću i ljepotom.

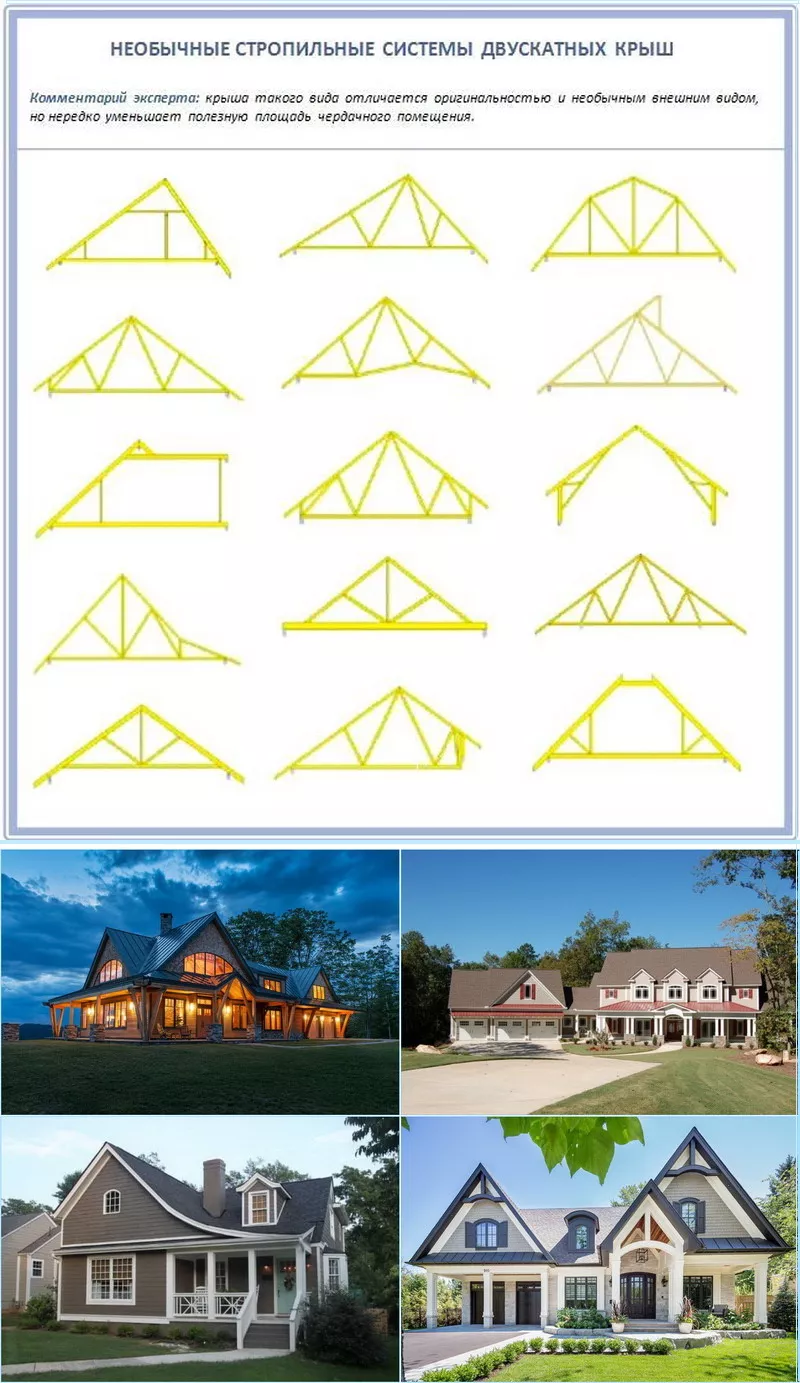

Zabatni krovovi s neobičnom rešetkastom strukturom imaju originalan izgled, ali njihov oblik smanjuje korisnu površinu tavanskog prostora
Međutim, takve ekstravagantne vrste krovova često smanjuju korisnu površinu potkrovnog prostora, stoga je pri planiranju zabatne konstrukcije ipak preporučljivo kombinirati svoje želje s ekspeditivnošću.
Sustav krovnih nosača - nosač krova. Njegovi glavni elementi su rogovi, međusobno povezani u gornjem dijelu, a oslonjeni na vanjske zidove u donjem dijelu. Glavni zadatak strukture je prihvatiti opterećenja i prenijeti ih na donji pojas: mauerlat, podne grede, nosači, kreveti. Stupanj krutosti rešetkastog okvira određen je veličinom zgrade i njenom arhitektonskom složenošću, kao i klimatskim uvjetima područja.
Bez obzira na konfiguraciju, rešetkasti sustav mora ispuniti svoju glavnu svrhu - preuzeti sva opterećenja i ravnomjerno ih prenijeti kroz potpore na zidove i temelje
Po strukturi nosivi sustav dvovodnog krova dijelimo na dvije vrste.

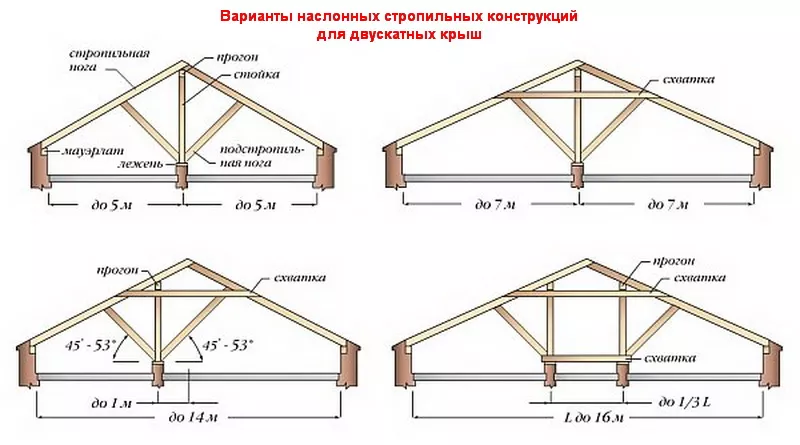

- Izgradnja slojeva. Sastoji se od rogova koji svojim donjim dijelom počivaju na Mauerlatu, au sredini - na srednjim nosačima koji se nalaze na udaljenosti ne većoj od 4,5 m od vanjskih zidova. U takvom sustavu svi elementi rade na savijanje. Lamelirane grede raspoređene su u zgradama s čvrstim unutarnjim zidovima, na koje su položeni kreveti. Na njima su postavljeni okomiti nosači koji drže greben, gdje su spojeni gornji rubovi rogova. Zidni uređaj koristi se češće od visećeg, zbog jednostavnosti ugradnje i pouzdanosti.
Lamelirani rešetkasti sustav najčešće se ugrađuje kada je potrebno pokriti raspone do 7 m u zgradama s unutarnjim glavnim zidovima
- Sustav vješanja. Koristi se kada u zgradi nisu predviđene međupregrade, odnosno rogovi se donjim rubovima oslanjaju na Mauerlat i međusobno su povezani u gornjem pojasu rezovima ili čavlima.Kako bi se spriječilo progib visećih rogova s nedovoljnim poprečnim presjekom, u gornjem dijelu konstrukcije postavljaju se prečke. Razmak između suprotnih nosača pri ugradnji visećeg sustava ne smije biti veći od 7 m. Na velikim rasponima u sredini se izrađuje stalak i na njega se na čeličnoj stezaljci objesi puf, što omogućuje uklanjanje nekih prenesenih opterećenja. do zidova.
Nije potrebno postavljati Mauerlat ispod okvira viseće rogove, dovoljno je staviti ploču na hidroizolacijski sloj kako bi se površina izravnala i povećala površina oslonca za rogove ili rešetke
Često se, uz glavne vrste, koristi kombinirani sustav splavi, koji uključuje zasebne veze obje strukture.

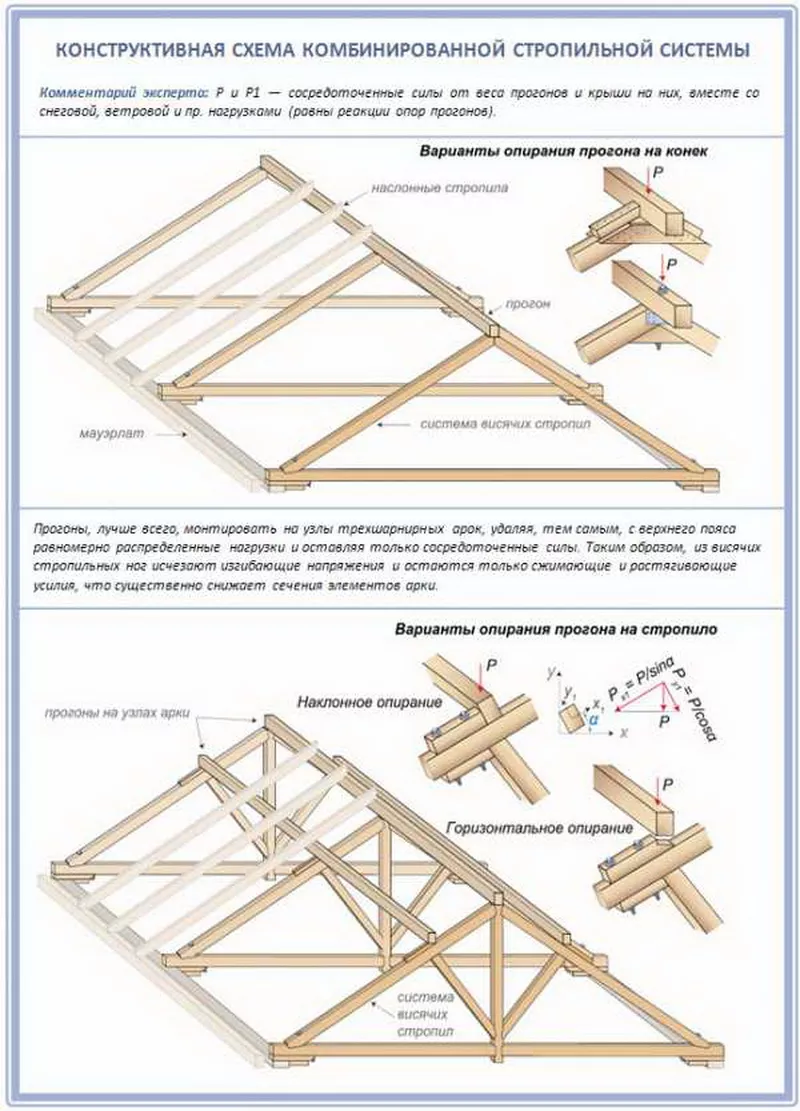

Kombinirani rešetkasti sustav istovremeno koristi karakteristične elemente slojevitih i visećih struktura

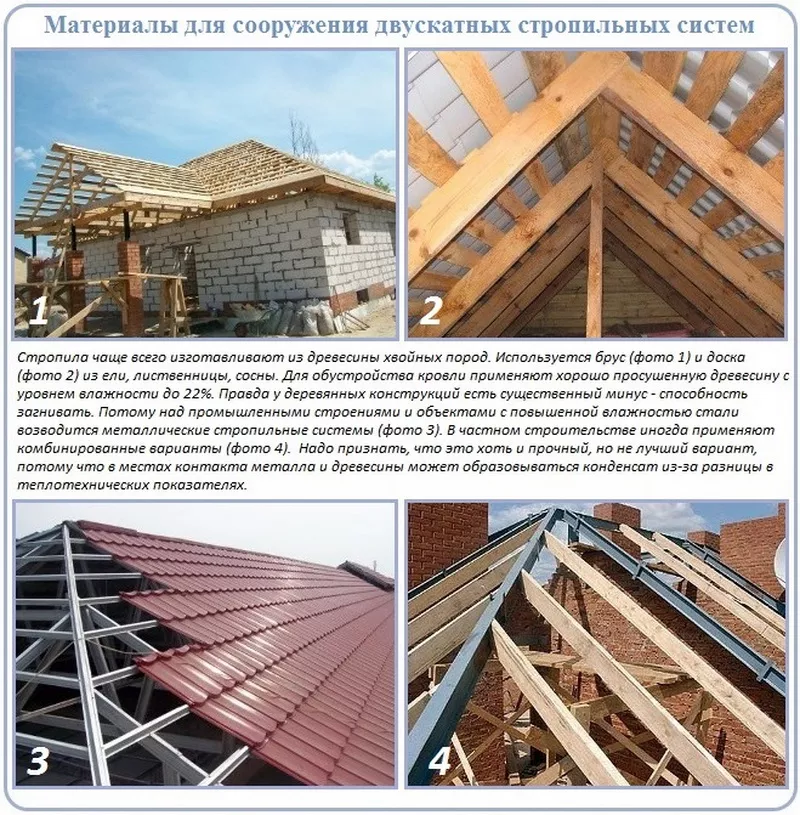

Sustav nosača kosog krova prema materijalu može biti:
- drveni, najčešće od crnogoričnog drva sa sadržajem vlage ne većim od 20-22%;
- metalni, koji se sastoji od rešetki i nosača;
Sustav zabatnih krovnih rešetki uglavnom se izrađuje od drva, međutim, u klimatskim područjima s visokom vlagom preporučuju se metalni ili kombinirani rešetkasti okviri
- armirani beton - najčešće za objekte velikih raspona.

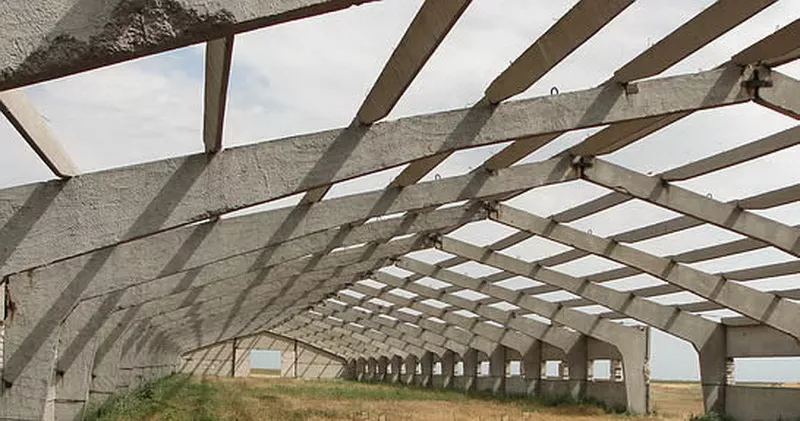

Armirano-betonski krovni nosači su nosive konstrukcije povećane čvrstoće koje pokrivaju velike raspone
Uloga rešetkastog sustava je toliko velika da se u mnogim zemljama održava festival raftera koji je star više od dvije stotine godina.Kada se završe sve radno intenzivne faze postavljanja nosive konstrukcije krova, graditelji na najvišu točku kuće vješaju vijenac od lišća mente i hrasta, simbolizirajući da su spremni podnijeti izvještaj kupcima o obavljenom poslu. i jamčiti sigurnost zgrade.
Ako se odlučite sami izgraditi krov, tada trebate započeti s oblikovanjem skice i razumijevanjem značajki zabatne konstrukcije u cjelini i svakog njenog elementa zasebno.
Izgradnja dvovodnog krova treba započeti izradom skice s crtanjem glavnih dimenzija zgrade
Video: osnovni koncepti zabatnog krovnog rešetkastog sustava
Uređaj zabatnog krovnog rešetkastog sustava
Kao i svaki krov, zabatna konstrukcija sastoji se od sustava nosača, koji uključuje potporne i potporne fragmente, te ograde koja spaja sve slojeve krovne pite.Osnova za polaganje krovnog kolača je rešetkasti okvir, čija struktura određuje oblik krova.
Svi čvorovi sustava rešetki moraju osigurati čvrstoću i pouzdanost konstrukcije kako bi gotovi krov mogao izdržati projektirana opterećenja
Sustav rešetki uključuje sljedeće elemente.
- Mauerlat - potporna greda s presjekom od najmanje 100X150 mm, koja drži cijeli sustav. Postavlja se uz gornji rub vanjskih zidova na koje će se oslanjati rogovi i prenosi raspodijeljeno opterećenje na zidove.
- Rafters - uparene komponente okvira izrađene od dasaka ili drveta, tvoreći trokut tijekom instalacije - vodeći fragment kosog krova. Presjek rogova i korak njihove ugradnje ovise o materijalu za pokrivanje i opterećenjima na krovu. Grede se oslanjaju na Mauerlat ili podne grede ili na gornju oblogu i gornje krune u okvirnim i sječenim zgradama.
- Ležeća - greda presjeka 100X100 ili 150X150 mm, koja se postavlja na unutarnje zidove kuće (ako ih ima) i obavlja istu ulogu kao Mauerlat - raspodjela i prijenos opterećenja od težine krova, samo ne na vanjskim zidovima, nego na unutarnjim pregradama.
- Puff (greda splavi) - donji dio trokuta formiran od parova splavi, koji povezuju svoje baze. Koristi se pri postavljanju okvira od visećih rogova.
- Nosači - okomiti nosači koji preuzimaju dio opterećenja rogova na sebe. Obično su izrađene od dasaka s presjekom od najmanje 25X150 mm. Okvir s policama je teže postaviti, ali dizajn je mnogo pouzdaniji.
- Izbočine - prečke za pričvršćivanje rogova.
- Utege su potporne karike krovnog potpornog sustava koje spajaju rogove s ostatkom konstrukcije, čime se pojačava njegova krutost. Zahvaljujući tome, rešetkasti sustav stječe sposobnost da izdrži velika opterećenja.
Da biste razumjeli kako funkcionira rešetkasti sustav i odabrali pravu tehnologiju ugradnje, prvo se morate upoznati sa svim njegovim strukturnim jedinicama
- Sljemen je spoj nogu rogova. Nalazi se vodoravno na najvišoj točki krova i prolazi kroz sve parove rogova, zbog čega je dobio naziv grebena.
Sljemena je horizontalna greda koja se montira u najgornje dijelove krovnih nosača

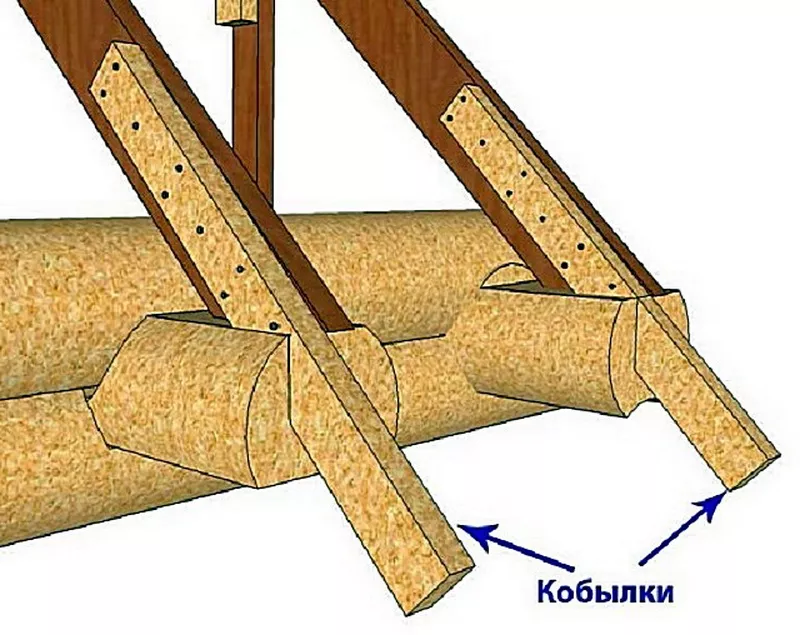

- Vatra - komadi dasaka za gradnju rogova. Koriste se ako duljina rogova nije dovoljna za opremanje prepusta vijenca.
Korištenje ždrebice omogućuje vam korištenje dasaka i greda kraće duljine za izradu rešetkaste konstrukcije, ali glavna prednost ovih elemenata je mogućnost promjene linije svoda krova i povećanje konstrukcije kovrčava
Kako izračunati rešetkasti sustav zabatnog krova
Glavni parametri za izračun rešetkastog sustava bit će sljedeće vrijednosti.
- Snježno opterećenje. Izračunava se po formuli S=µ Sg, gdje je S željena vrijednost (kg/m²), µ faktor korekcije ovisno o kutu krova, S g- normativna vrijednost težine snježnog pokrivača za određenu regiju, naznačena u karti opterećenja snijegom uključenoj u SP 20.13330.2011.
Prilikom proračuna rešetkastog sustava potrebno je koristiti kartu opterećenja snijegom, pomoću koje je lako odrediti broj područja i pravilno izračunati opterećenje snijegom zimi
- Opterećenje vjetrom. Određuje se formulom Wm=Wok c, gdje je Wmizračunato opterećenje na krovu visina ugradnje, Wo - standardni tlak vjetra, određen prema SNiP 2.01.07-85 i posebna karta, k je indeks sile vjetra na određenoj visini za određeno područje, c je aerodinamički koeficijent zbog konfiguracije zgrade i krova, koji varira od -1,8 do 0,8.
Ispravan izračun opterećenja vjetrom pomoću karte eliminira greške u konstrukciji zabatne konstrukcije
- Opterećenje od težine krova, koja se izračunava zbrajanjem težine svih slojeva krovnog kolača, položenog na vrh rogova. Težina svakog materijala možete saznati iz uputa proizvođača.
- Korak i duljina rogova.
Tablica: vrijednost koeficijenta k za različite tipove terena
| Visina zgrade, m | K-faktor za različite vrste terena | ||
| A | B | S | |
| ≤ 5 | 0,75 | 0,5 | 0,4 |
| 10 | 1.0 | 0,65 | 0,4 |
| 20 | 1,25 | 0,85 | 0,55 |
| 40 | 1,5 | 1,1 | 0,8 |
| 60 | 1,7 | 1,3 | 1.0 |
| 80 | 1,85 | 1,45 | 1,15 |
| 100 | 2.0 | 1,6 | 1.25 |
| 150 | 2.25 | 1,9 | 1,55 |
| 200 | 2,45 | 2,1 | 1.8 |
| 250 | 2,65 | 2,3 | 2.0 |
| 300 | 2,75 | 2,5 | 2,2 |
| 350 | 2,75 | 2,75 | 2.35 |
| ≥480 | 2,75 | 2,75 | 2,75 |
| Napomena:" A" - otvorene obale mora, jezera i akumulacija, kao i pustinje, stepe, šumske stepe, tundra;" B" - urbana područja, šume i druga područja ravnomjerno prekrivena preprekama višim od 10 m;" C" - urbana područja sa zgradama višim od 25 m . | |||
Tablica: normativni tlak vjetra po regijama
| Vjetrovita područja | jaa | ja | II | III | IV | V | VI | VII |
| Wo, kPa | 0,17 | 0,23 | 0.30 | 0,38 | 0,48 | 0,60 | 0,73 | 0,85 |
| Wo, kg/m² | 17 | 23 | 30 | 38 | 48 | 60 | 73 | 85 |
Tablica: normativna opterećenja snijegom po regijama
| Snježna područja | ja | II | III | IV | V | VI | VII | VIII |
| Sg, kg/m2 | 80 | 120 | 180 | 240 | 320 | 400 | 480 | 560 |
Proračun opterećenja na rešetkasti sustav
Da bi postupak izračuna bio jasniji, razmotrimo konkretan primjer u njegovim fazama. Recimo:
- kuća ima dimenzije 8x12, visina od zemlje do grebena je 9 m i gradi se u regiji Kemerovo;
- visina jednostavnog zabatnog krova od metalnih pločica planirana je na razini od 2,8 m od stropova uz očekivanje da će ispod krova biti opremljena topla prostorija;
- raspon krova je 6,5m;
- izdanje rogova ispod prepusta vijenca je 0,5 m, ispod vanjskog odvoda - 0,4 m;
- prostor ispod krova bit će moderan s izloženim drvenim rogovima, što znači da će svi slojevi krovnog kolača biti položeni preko rogova.

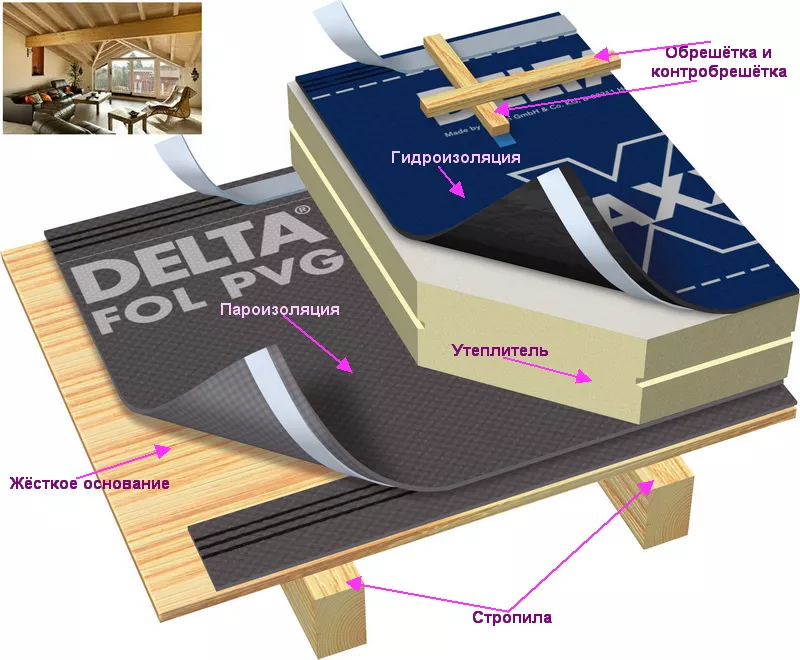

Prilikom postavljanja svih slojeva krovnog kolača na vrh rogova, drvena konstrukcija ostaje vidljiva u zatvorenom prostoru i obavlja dodatnu dekorativnu funkciju
Izračunajte opterećenje na rešetkasti sustav.
- Tangens kuta nagiba definiran je kao omjer visine krova i polovine raspona. Dakle, tg α \u003d H / D \u003d 2,8 / 3,25 \u003d 0,861. Prema tablici tangenti nalazimo vrijednost kuta nagiba krova, koji u našem primjeru iznosi 41 °.
Za lakše izračunavanje rešetkaste strukture, trebali biste koristiti crteže s glavnim dimenzijama otisnutim na njima
- Nađite opterećenje snijegom pomoću gornje formule S=µ Sg)=0,628. Iz karte snježnih područja nalazimo da je Sg=168 kg/m2 Tada je S=0,628 168 ≈ 106 kg/m².
- Izračunajte opterećenje vjetrom na zgradu u izgradnji. Regija Kemerovo nalazi se u trećoj zoni prema karti opterećenja vjetrom. Prema standardnoj tablici tlaka Wo=38 kg/m², uzimamo k indikator iz stupca "B" gornje tablice (vikendica u gradu) za visinu zgrada najbliža izvornoj vrijednosti - k=0,65. Tada će tlak vjetra biti jednak Wo · k · c=38 · 0,65 · 0,8 ≈ 20 kg/m². Aerodinamički indeks namjerno je odabran na 0,8, budući da kut nagiba krova prelazi 30 °, au ovom slučaju, prema stavku6.6 SNiP 2.01.07-85 vjetar pritišće krov pa se preporuča uzeti u obzir najveću pozitivnu vrijednost.
- Izračunavamo potrebnu debljinu izolacije za naš primjer, jer o tome ovisi opterećenje toplinsko izolacijskog sloja na sustavu splavi. Debljina izolacijskog sloja izračunava se formulom T \u003d R λ, gdje je R normalizirani toplinski otpor za određeno područje prema karti ugrađenoj u SNiP II-3-79, λ je toplinska vodljivost izolacije. Na primjer, za izolaciju ploča od mineralne vune Rockwool, koja se postavlja u našoj odabranoj regiji, λ=0,04, R=4,83. Dakle, T=4,83 0,04=0,193. Zaokruživanjem na najbliži višekratnik od 5 cm dobivamo debljinu izolacijskog sloja od 20 cm.
Za točan izračun debljine izolacije, trebate koristiti kartu toplinske vodljivosti po regijama, ugrađenu u SNiP II-3-79
- Razmatramo količinu opterećenja na krovu od izolacije. Maksimalna vrijednost gustoće materijala je 40 kg/m3. Prema tome, po jedinici površine, vršit će pritisak jednak 40 0,2=8 kg/m2.
- Nađite ukupno opterećenje od težine krova na rešetkasti sustav. Bit će jednaka ukupnoj težini krovišta (recimo metalnih pločica), paro- i vodonepropusnog filma, masivnog poda, letve i proturešetke i izolacije: Q \u003d 5 + 0,3 2 + 5 + 20 + 8 \u003d 38,6 ≈ 39 kg / m².
- Odredite ukupno opterećenje na rešetkasti sustav kao zbroj komponenti snijega i vjetra i opterećenja od krovnog kolača: P=106 + 20 + 39=165 kg / m². Dodavanjem sigurnosne granice od 10%, dobivamo 165 1,1=181,5 kg/m².
Tablica: određivanje kuta pomoću vrijednosti njegove tangente
| tg α | Kut α, stupnjevi |
| 0,27 | 15 |
| 0,36 | 20 |
| 0,47 | 25 |
| 0,58 | 30 |
| 0,7 | 35 |
| 0,84 | 40 |
| 1 | 45 |
| 1,2 | 50 |
| 1,4 | 55 |
| 1,73 | 60 |
| 2,14 | 65 |
| Napomena:ako je kut nagiba α ≤ 30°, koeficijent µ se uzima kao 1;ako kut α ≥ 60°, µ=0;ako je 30°<α<60°, tada se µ izračunava pomoću formule µ=0,033 (60 - α).<α<60°, то µ высчитывают по формуле µ=0,033 · (60 - α). | |
Izračun presjeka, duljine i nagiba rogovaGlavni parametri rogova izračunavaju se prema sljedećem algoritmu.

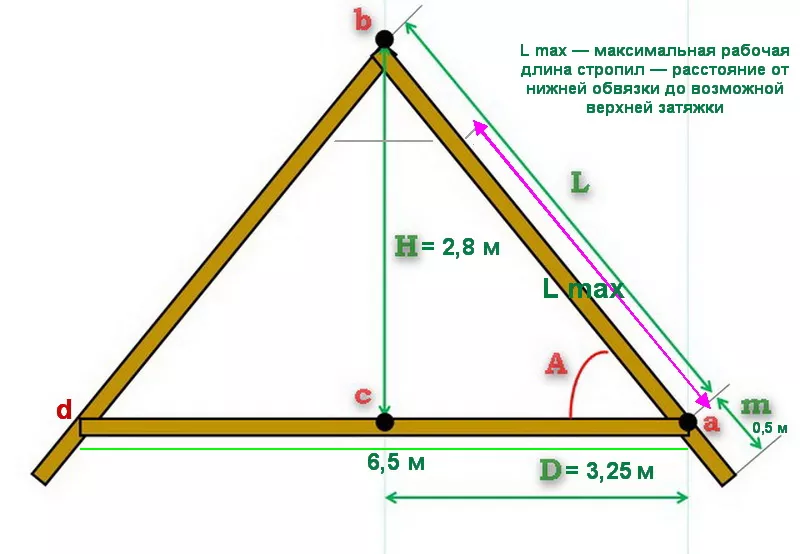

- Dužina rogovih nogu izračunava se pomoću Pitagorinog poučka: L=√H² + D², gdje je H visina krova u sljemenu, D je pola raspona.Zamjenom vrijednosti iz našeg primjera dobivamo da je L \u003d √2,8² + 3,25² \u003d √18,4 ≈ 4,3 m. Dodamo širinu nadstrešnice od 0,5 m i uklanjanje ispod odvoda od 0,4 m, tada je L=4,3 + 0,5 +0,4=5,2 m.
- Odredite poprečni presjek drvene građe za izradu rogova, usredotočujući se na početne i izračunate pokazatelje. Upotrijebimo pojednostavljene formule za izračun: H ≥ 8,6 Lmax√(Qr/ (B Rkrivulja)) za α<30° i H ≥ 9,5 L<30° и H ≥ 9,5 · Lmaxx √(Qr/ (B Rzavoj)) za α ≥ 30°. Ovdje je H širina ploče (cm), Lmaxnajveća moguća radna duljina rogova (m), B je proizvoljna debljina ploče (cm), Qr- opterećenje po dužnom metru noge rogova (kg/m), Rbend - otpornost drveta na savijanje (kg/cm).
- Budući da naš kut nagiba prelazi 30°, izračunat ćemo prema drugoj formuli, ali prije toga odredimo ukupno opterećenje po dužnom metru svakog rogova: Qr=A Q , gdje je A nagib rogova (najveća vrijednost koju preporučuje proizvođač krovišta, u našem slučaju je 950 mm), Q je ukupno opterećenje.Dakle, Qr=0,95 181,5 ≈ 172 kg/m. Osim toga, prihvaćamo Rsavijanje=130 kg / cm (prema SP 64.13330.2011 za drvo razreda II). Budući da rešetkastu konstrukciju izrađujemo od slojevitih rogova međusobno povezanih u zoni grebena, cijela dužina rogova se smatra radnom, pa kao Lmaxuzimamo puna dužina rogova.
- Zamijenite sve ove vrijednosti u formulu za izračun: H ≥ 9,5 Lmax√(Qr / (B Rcurr ))=9,5 5,2 √172 / (5 130)=9,5 5,2 0,51 ≈ 25,2 cm.
- U tablici nalazimo odgovarajuću vrijednost za širinu ploče, jednaku 250 mm, i vidimo da njena debljina može varirati od 25 do 250 mm.
Tablica: standardne veličine piljenog četinara prema GOST 24454-80
| Debljina ploče, mm | Širina ploče, mm | ||||||||
| 16 | 75 | 100 | 125 | 150 | - | - | - | - | - |
| 19 | 75 | 100 | 125 | 150 | 175 | - | - | - | - |
| 22 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | - | - |
| 25 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
| 32 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
| 40 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
| 44 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
| 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
| 60 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
| 75 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
| 100 | - | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
| 125 | - | - | 125 | 150 | 175 | 200 | 225 | 250 | - |
| 150 | - | - | - | 150 | 175 | 200 | 225 | 250 | - |
| 175 | - | - | - | - | 175 | 200 | 225 | 250 | - |
| 200 | - | - | - | - | - | 200 | 225 | 250 | - |
| 250 | - | - | - | - | - | - | - | 250 | - |
Da biste pronašli željenu debljinu ploče, pogledajte tablicu ovisnosti presjeka o duljini rogova i koraka, prema kojoj je s korakom od 0,95 m duljina rogova 5,2 m i širine 250 mm, poprečni presjek drveta će biti 75X250 mm.
Tablica: presjek drvene građe ovisno o duljini i nagibu rogova
| Razmak rogova, cm | Duljina rogova, m | ||||||
| 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | |
| 215 | 100x150 | 100X175 | 100x200 | 100x200 | 100x200 | 100x250 | - |
| 175 | 75X150 | 75X200 | 75X200 | 100x200 | 100x200 | 100x200 | 100X250 |
| 140 | 75X125 | 75X175 | 75X200 | 75X200 | 75X200 | 100x200 | 100X200 |
| 110 | 75X150 | 75X150 | 75X175 | 75X175 | 75X200 | 75X200 | 100X200 |
| 90 | 50X150 | 50X175 | 50x200 | 75X175 | 75X175 | 75X250 | 75X200 |
| 60 | 40X150 | 40X175 | 50X150 | 50X150 | 50X175 | 50x200 | 50x200 |
Sada ostaje samo provjeriti ispravnost izračuna, tj. ispunjenost kontrolne nejednakosti (3.125 Qr(Lmax ³) ) / (B (H³)) ≤ 1. Zamjenjujemo vrijednosti: 3,125 172 5,2³ / (7,5 25³)=0,64 ≤ 1, odnosno održava se nejednakost, što znači da je presjek za rogove noge su pravilno odabrane .
Pokušajmo smanjiti presjek kako bismo uštedjeli na drvnoj građi. Uzmimo, na primjer, ploče 75X200 mm. Zamjenjujemo numeričke parametre: 3,125 172 5,2³ / (7,5 x 20³)=1,26. Rezultat je bila vrijednost veća od jedan, tj. uvjet čvrstoće nije ispunjen. Stoga nećemo eksperimentirati, ali ćemo kao osnovu za kupnju drva uzeti dio od 75X250 mm, dobiven kao rezultat strogog izračuna.
Ostaje još izbrojati broj rogova i odrediti njihov nagib.
- Broj rogova izračunava se kao kvocijent dijeljenja duljine nagiba s procijenjenim korakom, uvećan za 1: 12 / 0,95 + 1=13,63 ≈ 14 par.
- Ispravljamo odabrani korak, za koji duljinu nagiba dijelimo s brojem rogova: 12/14=0,86 m.
Završni korak između rogova određuje se dijeljenjem ukupne duljine kosine s brojem rešetki
Nakon što smo izvršili sve međuizračune, određujemo količinu drvene građe za rešetkasti sustav. Da biste to učinili, pomnožite duljinu rogova s njihovim brojem: 5,2 14 2=145,6 m. Dodajte marginu od 10% i dobijete 145,6 1,1=160 tekućih metara.
Osim parametara rogova, morate izračunati presjek i količinu drveta za Mauerlat. Budući da nema posebnih zahtjeva za dimenzije podnih greda i Mauerlat-a, koristit ćemo referentnu tablicu.
Tablica: presjek grede za postavljanje podnih greda i Mauerlat
| Korak postavljanja podne grede, m | Presjek greda za Mauerlat i podne grede ovisno o duljini raspona i koraku ugradnje greda pri punom opterećenju od 400 kg/m² | ||||||||
| 2.0 | 2,5 | 3.0 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 6.5 | |
| 0,6 | 75X100 | 75X150 | 75X200 | 100x200 | 100x200 | 125x200 | 150x200 | 150X225 | 150X250 |
| 1.0 | 75X150 | 100x150 | 100X175 | 125x200 | 150x200 | 150X225 | 150x250 | 175x250 | 200x250 |
Ukupno opterećenje na Mauerlatu bit će jednako zbroju ukupnog opterećenja na sustavu rogova i težine rogova.
- Odredite težinu rogova. Jednaka je masi od 160 dužnih metara ploče presjeka 75X250. Prvo izračunamo volumen drva V=160 0,075 0,25=3 m³. Koristimo, na primjer, bor za sustav splavi, čija je gustoća 520 kg / m³, tada će ukupna težina materijala biti 3 520=1560 kg. Po jedinici površine dobivamo 1560 / (160 0,25)=39 kg/m².
- Zbrajanje podataka za dobivanje punog opterećenja na Mauerlatu: 181,5 + 39=220,5 kg/m².
- Podatke tablice usklađujemo s našim izračunima. Tablica presjeka greda dizajnirana je za opterećenje od 400 kg / m², stoga se sve vrijednosti moraju pomnožiti s faktorom korekcije od 220,5 / 400 \u003d 0,55.To znači da širina grede treba biti jednaka 0,55 175=96,25 mm, a debljina - 0,55 250=137,5 mm. Dakle, za Mauerlat je potrebna šipka s presjekom od 100X150 mm, a to je, prema GOST-u i SNiP-u, optimalna veličina. Nema smisla povećavati presjek više od izračunatog, kako ne bi stvarali nepotrebno dodatno opterećenje na zidovima i temeljima.
- Izračunajte volumen grede pomoću formule V=S L, gdje je S presjek grede, a L tražena duljina: V=0,1 0,15 2 12=0,36 m³.
Da rezimiramo: za izradu krovnog krovnog sustava potrebno nam je 160 dužnih metara ili 3 m³ borove ploče II razreda presjeka 75X250 mm i 0,36 m³ drveta presjeka 100X150 mm.
Video: proračun rafter sistema
DIY uradi sam tehnologija postavljanja za sustav nosača zabatnog krova
Nakon završetka pripremnih radova, proračuna rešetkastog sustava i kupnje potrebne građe, može se pristupiti montaži. Podijelit ćemo ga u nekoliko faza i dati opis svake od njih.

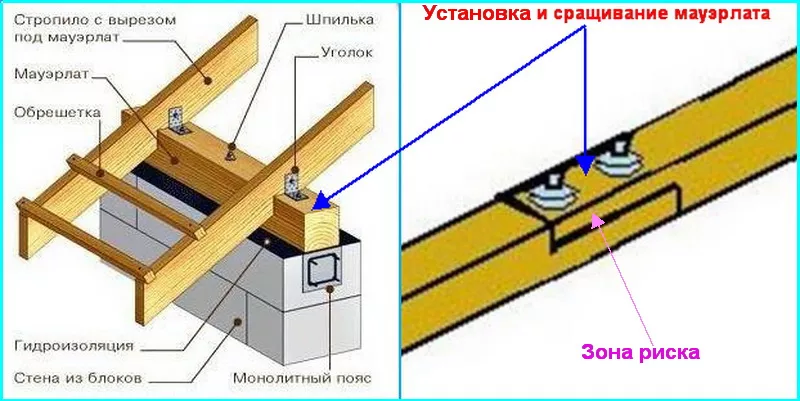

Polaganje Mauerlat-a i pričvršćivanje na zidove
Potporna greda položena je duž gornjeg ruba zidova, na koje će se u budućnosti pričvrstiti rogovi ili nosači. U brvnarama funkcije Mauerlat-a obavlja gornja kruna, au zgradama od opeke ili u kućama od poroznih materijala duž cijele duljine potpornih zidova postavlja se zasebna greda. Budući da je tipična duljina drvene građe obično manja od duljine zidova, dijelovi Mauerlat-a su spojeni, za koje su šipke piljene strogo pod pravim kutom i pričvršćene vijcima.
Mauerlat šipke su spojene direktnom bravom i pričvršćene jedna za drugu
Čavli, drvene igle i žica za izgradnju Mauerlat-a se ne koriste, jer spojevi moraju biti što jači, sposobni izdržati velika opterećenja.
Video: pričvršćivanje Mauerlat na oklopni pojas
Postoje dva načina za pričvršćivanje potporne trake:
- pomak na jednu stranu;
- jasno u sredini potpornog zida.
Mauerlat je potrebno postaviti tako da do vanjskog ruba zidova ostane najmanje 5 cm.
Greda se postavlja na hidroizolacijsku podlogu, u većini slučajeva krovni materijal, kako bi se zaštitila od vlaženja, truljenja i oštećenja. Za pričvršćivanje Mauerlat na zid koristite:

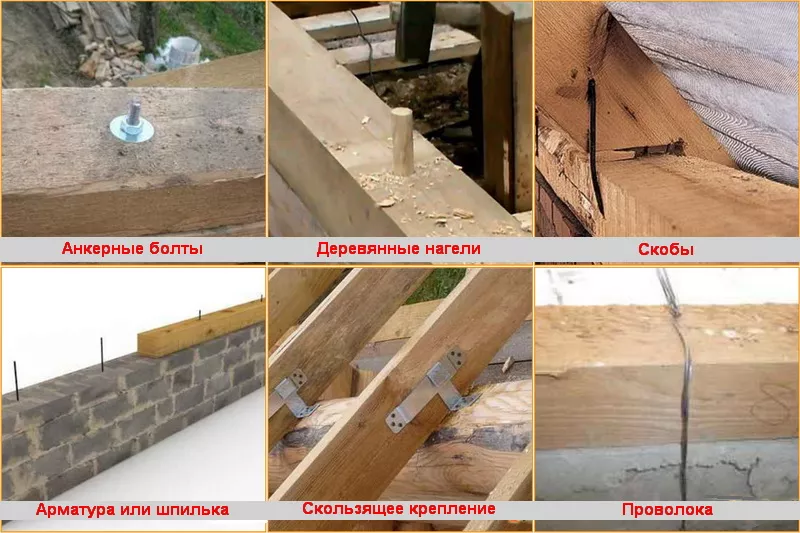

- sidreni vijci - najprikladniji za monolitne strukture;
- drveni rubovi (tipli) - idealni za brvnare, jer ugrađeni unutar balvana dobro zadržavaju čvrstoću drvenih zidova. Igle se obično koriste u kombinaciji s drugim spojnicama;
- spajalice;
- armaturne šipke - pogodne za konstrukcije od gaziranog betona ili pjenastog betona;
- okretno pričvršćivanje - pomična jedinica koja omogućuje pomicanje rogova kada se kuća skuplja, čime se sprječava njihova deformacija, savijanje ili kidanje;
- žarena žica - stalno se koristi kao dodatna fiksacija Mauerlat-a.
Postoji nekoliko načina pričvršćivanja Mauerlat-a na zid, koji osiguravaju pouzdanost pričvršćivanja i stabilnost krova čak i pri jakom vjetru
Izrada rešetki ili nogu
Postoje dva načina za izradu rogova i rešetki.
- Montaža izravno na krovu. Ova metoda se rijetko koristi, jer je prilično problematično mjeriti, rezati itd. na visini.
- Oblikovanje na tlu, kada se rešetke ili parovi rogova sastavljaju na dnu i gotovi proizvodi se unose na krov. Ova metoda ima dobre i loše strane. Prednost ove metode je praktičnost i brzina izrade, a slaba točka je da je težina gotovih fragmenata vrlo značajna, pa može biti potrebna posebna oprema i oprema za njihovo podizanje na visinu.
Prije izrade rešetki ili rešetkastih parova, preporučljivo je napraviti predložak. Fragmenti sustava rešetki sastavljeni na njemu bit će točniji i isti.
Postavljanje rogova

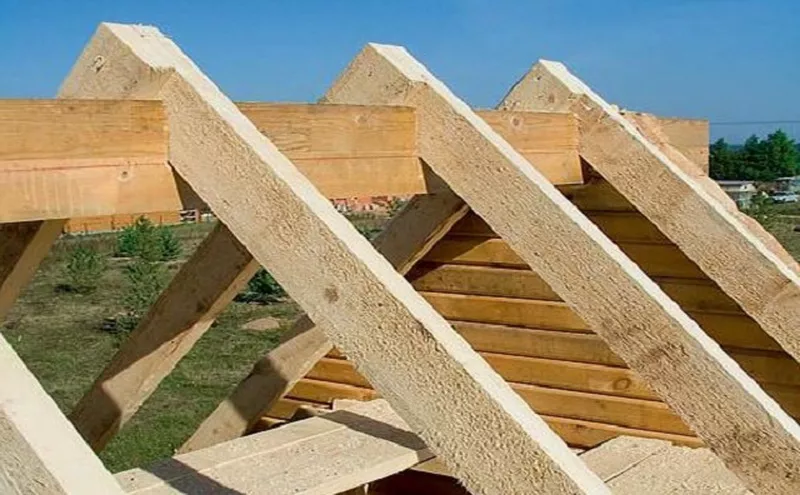

Gotovi rešetkasti elementi podižu se na krov i postavljaju na nosač, koristeći privremene podupirače i podupirače za stabilnost. Za spajanje rogova s potpornom gredom u donjem pojasu, noge rogova se režu prema unaprijed izrađenoj šabloni od šperploče kako bi se osiguralo njihovo čvrsto pristajanje na Mauerlat.
Pilanje se vrši samo na rogovima kako rez ne bi oslabio potpornu gredu.

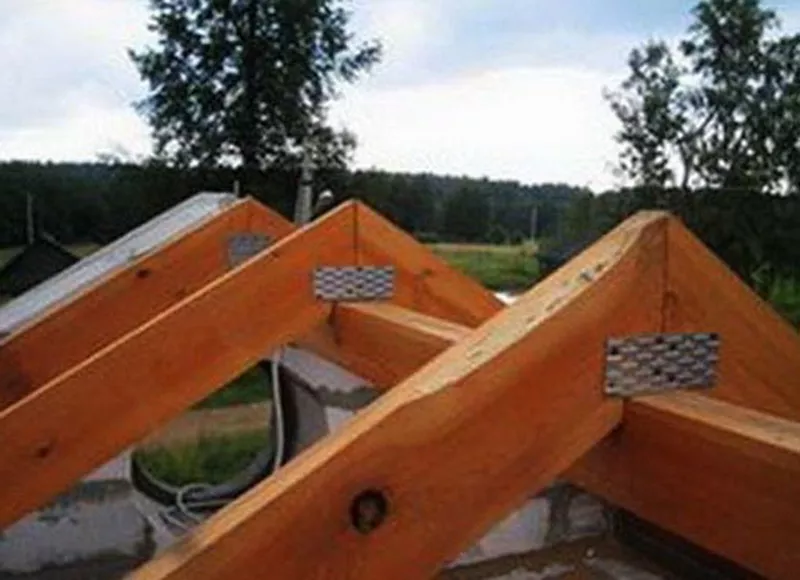

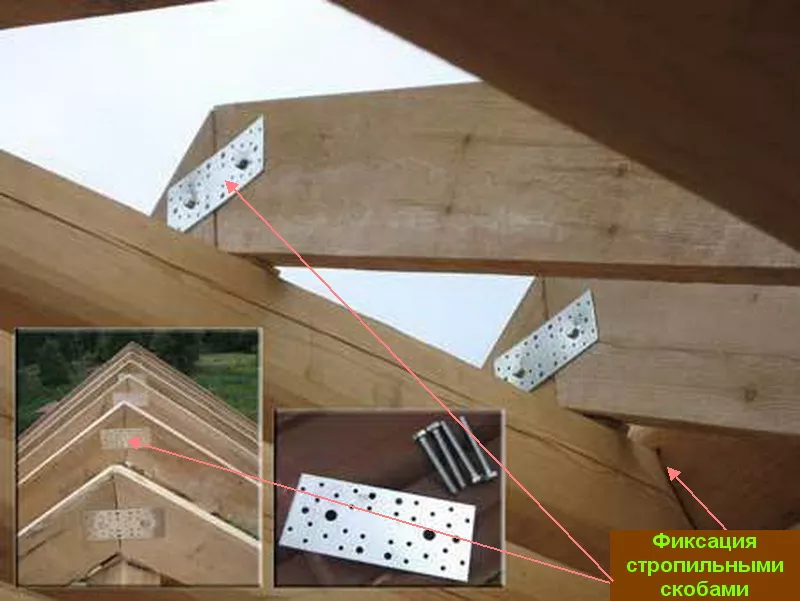

Pričvrstite rogove za potporu čavlima, uglovima, spajalicama ili drvenim gaćama. Pričvršćivanje mora biti pouzdano i izdržljivo kako bi se spriječilo pomicanje rogova duž osi Mauerlat.
Montaža rogova na Mauerlat je jedna od najvažnijih veza, trajnost krova i sigurnost ljudi u kući ovise o njegovoj snazi
Video: čeono spajanje rogova
Proces ugradnje rogova odvija se u sljedećem redoslijedu.- Montaža počinje postavljanjem rešetki ili parova rešetki na suprotnim krajevima krova. Nakon ojačanja, između njih se rasteže niz koji označava liniju grebena i pojednostavljuje ugradnju sljedećih fragmenata. Nadalje, s izračunatim korakom, preostali elementi rešetke su izloženi.
Nivelina u obliku rastegnute niti označit će liniju grebena i pojednostaviti postavljanje parova rogova ili rešetki
- Kada su rogovi napravljeni na krovu, nakon fiksiranja dva ekstremna para, odmah se montira nosač grebena - gredna greda, na koju se ne fiksiraju parovi, već pojedinačni rogovi. Međutim, ovdje se mišljenja stručnjaka razlikuju. Neki predlažu ugradnju rogova u šahovnici, jer vjeruju da će takva shema ravnomjernije rasporediti i prenijeti opterećenje na zidove i temelj.Nakon montaže jednog dijela rogova, ugrađuju se nedostajuće komponente para. Drugi majstori preferiraju dosljedno postavljanje svakog para splavi. Pa, svatko ima svoje tajne, ali kada sami postavljate rešetkasti okvir, morate krenuti od jednostavnosti i praktičnosti.
- Strukturalni elementi su spojeni urezom s dodatnim pričvršćivanjem nosačima.
Pričvršćivanje rogova između sebe i na grebenu, osim vezanja i rezova, vrši se željeznim spajalicama, metalnim uglovima, samoreznim vijcima i čavlima
- Ako je potrebno, noge rogova se produljuju - kosim rezom s fiksiranjem spojeva vijcima, čeonim graničnikom s preklopima, od kraja do kraja, spojeno ili šivanjem rogova u paru.
Pravilno spajanje rogova po dužini jamči sigurnost sustava u različitim radnim uvjetima
Video: korak po korak spajanje rog dasaka
Postavljanje sljemena zabatnog krova
Slemenski čvor se formira spajanjem rogova u gornji pojas. Opcije za takvu vezu su sljedeće:
- s polaganjem potporne (sljemena) grede, što je važno za velike i složene krovove, budući da će sljemena greda naknadno postati oslonac za okomite nosače;
Na samom vrhu rešetkaste konstrukcije, za spajanje rogova, u jednom komadu postavlja se grebenska traka koja ima ulogu nosivog elementa
- bez korištenja sljemena;
Kod spajanja konstruktivnih elemenata bez grebena, rogovi se odrežu pod kutom nagiba kosina i pričvrste čavlima uz dodatnu fiksaciju drvenim ili metalnim pločama, a za veću krutost dodatno se spajaju pufovima
- s oblogom između rogova obloge za veću čvrstoću grebenskog čvora;
Kako bi se osigurala čvrstoća između točaka pričvršćivanja rogova na grebenu, postavljaju se dodatne šipke
- rezanjem;
Urez se može koristiti u kombinaciji s drugim vrstama spojnica - "preklapanje" , "trn-utor" , preklopi ili metalni uglovi
- na zglobni način, kada se sljemenjak sastoji od dvije paralelne grede smještene na udaljenosti jedna od druge s rogovima povezanim iznad njih, ali ne jedan do drugog, već s pukotinom između njih kako bi se osigurala pokretljivost zglobova i dobar ventilacijski otvor.
Zglobna metoda spajanja rogova u sljemenski čvor se ne koristi često, iako se vrlo lako postavlja i omogućuje ravnotežu sustava rogova kada se nosivi zidovi skupljaju
Video: jednostavna montaža dvovodnog krovnog rešetkastog sustava ispod metalnog crijepa
Unatoč jednostavnosti ugradnje i jednostavnom proračunu, raspored krovne rešetkaste konstrukcije još uvijek ima mnogo nijansi. Ali, na temelju uputa proizvođača, propisa i preporuka danih u ovom članku, možete jednostavno sami izgraditi snažan i pouzdan okvir za rešetke za svoj dom. Sretno.
